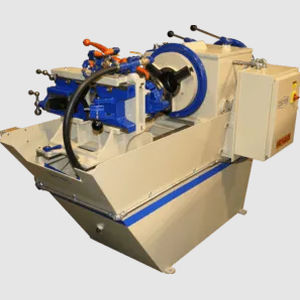

Halbautomatische Rohrgewindeschneidmaschine Oster 784

Übersicht
Die Oster 784 Gewindeschneidmaschine ist eine industriell konzipierte 4"-Maschine zum Gewindeschneiden an Rohren und Bolzen. Entwickelt für Werkstatt- oder Baustelleneinsatz, wenn Produktionsmengen, Bauteilgröße und Gewindequalität im Vordergrund stehen. Robuste Bauweise mit präzisionsgefertigten Bauteilen und vollgebauter Basis für den Dauereinsatz.

Kapazitäten
Standard Rohrbereich: 3/8" bis 4"
Erweiterter Rohrbereich*: 1/4"
Standard Bolzenbereich: 1/2" bis 3"
Erweiterter Bolzenbereich*: 3/8" bis 11/16"

Allgemeine Spezifikationen
Spindeldrehzahlen, variabel: 16-23-35-51
Schlittenhub: 15"
Länge: 5' 9"
Breite: 3' 5"
Höhe: 4' 4"
Netto-Gewicht: 1950 lbs.
Versandgewicht: 2300 lbs.

Vorteile der Oster 784 4" Kapazitäts-Gewindemaschine

• Schwerlastkonstruktion und industrielle Komponenten für Dauerbetrieb.
• Gewindeschneider schneiden Vollkonus am 2"-Rohr, breiter als Wettbewerber.
• Große, schwere Gewindeschneider für 2,5"–4"-Größen.
• Standardspannbereich: 1/2"–4" Rohre und 5/8"–3" Bolzen; optionaler Hilfsgriff erweitert bis 1/8" Rohr / 1/4" Bolzen.
• Guss-Schlitten, präzisionsgefertigte Teile und vollständig gefertigte Basis.

Gewindegrößen / Gewindeformen

• NPT (National Pipe Taper)
• NPTF (National Pipe Taper-Fuel, Dryseal)
• NPS (National Pipe Straight)
• NPSL (National Pipe Straight-Locknut)
• BSPT (British Standard Pipe Taper)
• BSPP (British Standard Pipe Parallel)
• UNC (Unified Coarse Pitch Threads)
• UNF (Unified Fine Pitch Thread)
• Metric coarse
• Metric fine
• ACME
• Rechts- und Linksgewinde

Berücksichtigungen

• Die Maschine wird vom Bediener gesteuert; für den Basisbetrieb sind keine Spezialausbildungen erforderlich.
• Automatisierungsmöglichkeiten sind begrenzt; geeignet für manuelle und halbautomatische Arbeitsabläufe.

Eigenschaften
Abtrennen, Reiben & Entgraten
Drehbankähnliche Abtrenn- und Entgratwerkzeuge sind auf einer Querführung an der Rückseite des Werkzeugkopfes montiert. Das Reibwerkzeug ist schwenkbar für präzise Innenbearbeitung.

Hebelbetätigte Gewindeköpfe
Zwei schnell öffnende, abnehmbare hebelbetätigte Gewindeköpfe decken den gesamten Rohr- und Bolzenbereich ab. Beide haben eine positive Verriegelung und eine Möglichkeit zur gleichzeitigen Einstellung aller Schneideinsätze für Über- oder Unterschneidegewinde. Schnellwechsel der Einsätze ohne Werkzeug.

Motorsteuerung
Reversierbarer Magnetschalter mit Drucktasteneinheit und JOG-RUN-Wahlschalter zum Joggen der Spindel, um das Schalten der Gänge zu erleichtern. Eingangsversorgung 230/460V; Steuerkreis auf 120V zur Sicherheit des Bedieners umgewandelt.

Motormontage & Getriebe
Motor auf verstellbarer Platte montiert, Antrieb über drei Keilriemen zu einem selektiven Zahnradgetriebe. Keilriemen dämpfen Stöße und sorgen für leisen, gleichmäßigen Lauf. Alle Wellen kugelgelagert.

Standardausstattung

• Gewindeköpfe - Zwei Köpfe: einer für Größen bis 2" und einer für 2-1/2" bis 4".
• Schneideinsätze - Zwei Sätze zur Abdeckung des Standardrohrbereichs 1" bis 4". NUR Rechtsgewinde. Ein Satz Schnellarbeitsstahl Symbol QUAD (1"–2") und ein Satz Schnellarbeitsstahl Symbol 74 (2-1/2"–4"). Linksgewinde mit optionalem Kopf und Einsätzen erhältlich.
• Reibgerät - Schwenktyp.
• Schneidwerkzeug - Drehbankartiges Klingenschneidwerkzeug mit doppelseitiger V-Block-Zentrierung.
• Fasenwerkzeug - Im Abtrennblock montiert.
• Vorderes Spannfutter - Schraubenloses Drei-Jaw Universalspannfutter.
• Hinteres Zentrierfutter - Schraubenloses Drei-Jaw Zentrierfutter.
• Motor - 5 hp, 1800 rpm, 3-Phasen, 60 Hz. 230 oder 460 V (andere Motoren verfügbar).
• Motorsteuerung - Reversierbarer Magnetschalter und Drucktasteneinheit mit sicherem 120V-Steuerkreis.
• Messgerät - Trommel-Typ mit Direktablesung, an der Handrad des Schlittens montiert.
• Ölpumpe - Durch Keilriemen vom Antriebsmotor angetrieben.
• Öl - Gewindeschneidöl, zehn Gallonen — Oster "OSTO".

Zubehör

• Victaulic-Typ Rillwerkzeugaufname — stellt korrekte Rillentiefe, -breite und Abstand vom Rohrende sicher (optional).
• Hinteres Spannfutter Nr. 02969 — ersetzt das hintere Zentrierfutter; schraubenlose drei-Flansch Backen für universelle Spannfunktion.
• Zusätzliches Zubehör: Nr. 200 Nipple Chuck, Nr. 4 Nipple Chuck.

Technische Daten

• Modell: Oster 784
• Standard Rohrkapazität: 3/8" bis 4"
• Zusätzliche Rohrkapazität: 1/4"
• Standard Bolzenkapazität: 1/2" bis 3"
• Zusätzliche Bolzenkapazität: 3/8" bis 11/16"
• Spindeldrehzahlen (variabel): 16-23-35-51
• Schlittenhub: 15"
• Gesamtlänge: 5' 9"
• Gesamtbreite: 3' 5"
• Gesamthöhe: 4' 4"
• Netto-Gewicht: 1950 lbs.
• Versandgewicht: 2300 lbs.
• Motor: 5 hp, 1800 rpm, 3-Phasen (230/460 V)
