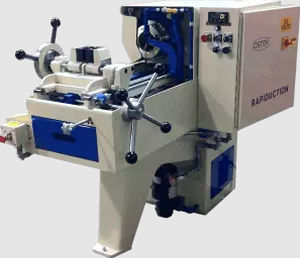

Halbautomatische Rohrgewindeschneidmaschine 792ALX

Zusammenfassung
Die Oster 792ALX Rohr‑ und Bolzen‑Gewindeschneidmaschine ist eine schwere, produktionsorientierte Einheit für industrielle Gewindeanwendungen. Sie ist in drei Bettlängen verfügbar, um verschiedene Bauteillängen und Produktionsabläufe abzudecken.

• Drei Bettlängen: Standard (7,5 in / Hub 7-3/4 in), Lang (15 in), Extra Lang (25 in).
• Fertigt Klasse 2A Schraubengewinde für Bolzen von 1/4 in bis 2-1/4 in (6 mm–57 mm) und NPT-Rohrgewinde von 1/8 in bis 2 in (3 mm–51 mm nominal).
• Variable Spindeldrehzahlen: 20–210 U/min.

Gewindekapazitäten & allgemeine Daten
Bolzen‑Gewindekapazität: 1/4 in bis 2-1/4 in (6 mm–57 mm)
Rohrgewindekapazität (NPT nominal): 1/8 in bis 2 in (3 mm–51 mm nominal)
Variable Spindeldrehzahlbereich: 20–210 U/min
Maximale Gewindelänge (kein Nachgreifen): variiert je nach Bettlänge
Standardbettlänge: 7,5 in (7-3/4 in)
Langbettlänge: 15 in
Extra Langbettlänge: 25 in
Nettogewicht: 900 lbs (ca. 408 kg)
Versandgewicht: 1040 lbs (ca. 472 kg)

Merkmale
Die 792ALX ist für Dauereinsatz und reproduzierbare Ergebnisse ausgelegt.

• Selbstzentrierender Schnellspann‑Schraubstockwagen
  • Offener Schraubstock mit gehärteten legierten Stahlbacken für 1/2 in bis 2 in und Hilfsbacken für Durchmesser unter 1/2 in.
  • Sanfter Lauf für einfaches Beladen, positive Spannkraft und automatische Zentrierung.
  • Verstellbare Werkstückauflage zur vereinfachten Be- und Entladung.
• Verstellbarer Gewindeanschlag der Werkzeugkopfanordnung
  • Schnelleinstellung stoppt die Werkzeugkopföffnung automatisch bei eingestellter Gewindelänge für genaue, wiederholbare Schnitte.
• Reib‑ und Fasenwerkzeug in der Spindel (optional)
  • Optionales Werkzeug #02871 reibt und fasst frisch geschnittene Rohrgewinde in einem Arbeitsgang; kann für Fasen an Rundmaterial konfiguriert werden.
• Drei Bettlängen verfügbar
  • Standard – Max. Gewindelänge: 7-3/4 in
  • Lang – Max. Gewindelänge: 15 in
  • Extra Lang – Max. Gewindelänge: 25 in

Produktionsgeschwindigkeitsstudien – Rohrgewindeschneiden (Stück pro Stunde)
Rohrgröße | Stück pro Stunde
1/2 in x 6 in lg. | 211
1/2 in x 2 ft lg. | 211
1/2 in x 10 ft lg. | 163
1 in x 6 in lg. | 175
1 in x 2 ft lg. | 180
1 in x 10 ft lg. | 124
2 in x 6 in lg. | 138
2 in x 2 ft lg. | 138
2 in x 10 ft lg. | 91

Produktionsgeschwindigkeitsstudien – Bolzengewindeschneiden (Stück pro Stunde)
Bolzendurchmesser | Stück pro Stunde
1/4 in | 220
3/8 in | 250
1/2 in | 215
5/8 in | 180
3/4 in | 187
7/8 in | 150
1 in | 157
1-1/8 in | 150
1-1/4 in | 150
1-3/8 in | 145
1-1/2 in | 130

Vorteile

• Kosteneffiziente Alternative zur CNC‑Bearbeitung bei hohen Stückzahlen.
• Kein hochqualifizierter Bediener erforderlich für standardisierte repetitive Abläufe.
• Austauschbar für Rohr‑ und Bolzengewindeschneiden mit präziser Eignung für kritische Anwendungen.
• Halbautomatische Bedienung für Produktionsumgebungen.
• Hergestellt in den USA.

Spezialanwendungen

• Ankerbolzen
• Zementanker für die Bauindustrie
• Rohranwendungen wie Sprinkleranlagen und Erdgasleitungen
• Spezialanwendungen (z. B. Anschlüsse für Tankwagen)
• Hängerbolzen für Marine und U‑Boot‑Einsätze
• Schneefräsen-Bauteile

Drehbarer X1‑Werkzeugkopf – Hinweise
Der drehbare Oster X1‑Werkzeugkopf erhöht den Durchsatz, da kein Start/Stopp der Spindel zwischen den Teilen erforderlich ist, verbessert die Sicherheit bei langen Werkstücken und kann Rechts‑ und Linksgewinde in einem Durchgang schneiden. Ca. 200 Gewindeenden pro Stunde.

Schneidöl für Gewinde
Das dunkle OSTO‑Schneidöl von Oster verlängert die Lebensdauer der Schneideinsätze, verhindert das Anbacken von Spänen und Verschleiß und ist für gute Lagerstabilität formuliert.

Demonstrationsvideos
Verfügbare Videos: Gewindeschneiden und Endbearbeitung mit dem Werkzeug #02871 Ream & Chamfer; Grundbetrieb für Bolzen; Übersicht zur 792A Maschine.

Technische Daten

• Bolzen‑Gewindekapazität: 1/4 in bis 2-1/4 in (6 mm–57 mm)
• Rohrgewindekapazität (NPT nominal): 1/8 in bis 2 in (3 mm–51 mm nominal)
• Variable Spindeldrehzahlbereich: 20–210 U/min
• Bettlängen (max. Gewindelängen): Standard 7.5 in (7-3/4 in), Lang 15 in, Extra Lang 25 in
• Maximale Gewindelänge (kein Nachgreifen): variiert je nach Bettlänge
• Nettogewicht: 900 lbs (ca. 408 kg)
• Versandgewicht: 1040 lbs (ca. 472 kg)
• Optionales Spindelwerkzeug #02871 Ream & Chamfer für Rohrgewinde und Fasenbearbeitung von Vollmaterial
• Selbstzentrierender Schnellspann‑Schraubstockwagen mit gehärteten legierten Stahlbacken und Hilfsbacken für Durchmesser <1/2 in
• Verstellbarer Gewindeanschlag der Werkzeugkopfanordnung für wiederholbare Gewindelängen
