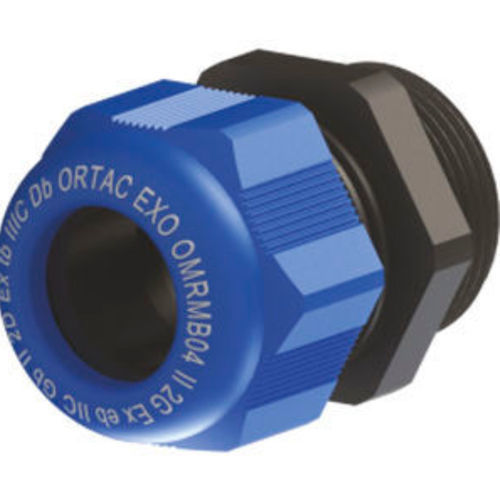

Polyamid-Kabelverschraubung ExO series

aus PAPA6IP68

Produktübersicht
Typ: ExO Series (Ex-geschützte Kabelverschraubung aus Polyamid)
Schutzkennzeichnung: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Zertifikate: IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
Verschraubungsgehäuse: Polyamid PA6
Anschlussgewinde: PG (DIN 40430)
Farbe: Schwarz (RAL 9005) - Blau (RAL 5012)
Normen: EN 60079-0, EN 60079-7, EN 60079-31
Schutzart: IP68 bis 5 Bar
Betriebstemperatur: -30 °C bis +100 °C
Einsatzbereiche: ZONE1, ZONE2, ZONE21, ZONE22 (Gasgruppen IIA, IIB, IIC)
Kabeltyp: Nicht panzerisiert

Schwarz - Blau Code — PG Ex Kabelverschraubungen
Gewinde | RAL 9005 - RAL 5012
PG-7 — Code: ExOXXORMB 01 | H: 24 | GL: 8 | Schlüssel: 15 | Klemmumfang: 3 - 6,5 mm
PG-9 — Code: ExOXXORMB 02 | H: 28 | GL: 8 | Schlüssel: 19 | Klemmumfang: 4 - 8 mm
PG-11 — Code: ExOXXORMB 03 | H: 29 | GL: 8 | Schlüssel: 22 | Klemmumfang: 5 - 10 mm
PG-13.5 — Code: ExOXXORMB 04RS | H: 29 | GL: 9 | Schlüssel: 24 | Klemmumfang: 4 - 10 mm
PG-13.5 — Code: ExOXXORMB 04 | H: 29 | GL: 9 | Schlüssel: 24 | Klemmumfang: 6 - 12 mm
PG-16 — Code: ExOXXORMB 05 | H: 33 | GL: 9 | Schlüssel: 27 | Klemmumfang: 10 - 14 mm
PG-21 — Code: ExOXXORMB 06 | H: 38 | GL: 11 | Schlüssel: 33 | Klemmumfang: 13 - 18 mm
PG-21 — Code: ExOXXORBMB 06/9-17 | H: 38 | GL: 11 | Schlüssel: 33 | Klemmumfang: 9 - 17 mm
PG-29 — Code: ExOXXORMB 07 | H: 41 | GL: 11 | Schlüssel: 42 | Klemmumfang: 18 - 25 mm
PG-36 — Code: ExOXXORMB 08 | H: 51 | GL: 11 | Schlüssel: 53 | Klemmumfang: 22 - 32 mm
PG-42 — Code: ExOXXORMB 09 | H: 53 | GL: 11 | Schlüssel: 60 | Klemmumfang: 30 - 38 mm
PG-48 — Code: ExOXXORMB 10 | H: 55 | GL: 14 | Schlüssel: 65 | Klemmumfang: 34 - 44 mm

Langes Gewinde
Gewinde | RAL 9005 - RAL 5012
PG-7 — Code: ExOXXORMBL 01 | H: 24 | GL: 15 | Schlüssel: 15 | Bereich: 3 - 6,5 mm
PG-9 — Code: ExOXXORMBL 02 | H: 28 | GL: 15 | Schlüssel: 19 | Bereich: 4 - 8 mm
PG-11 — Code: ExOXXORMBL 03A | H: 29 | GL: 10 | Schlüssel: 22 | Bereich: 5 - 10 mm
PG-11 — Code: ExOXXORMBL 03 | H: 29 | GL: 15 | Schlüssel: 22 | Bereich: 5 - 10 mm
PG-13.5 — Code: ExOXXORMBL 04RS | H: 29 | GL: 15 | Schlüssel: 24 | Bereich: 4 - 10 mm
PG-13.5 — Code: ExOXXORMBL 04 | H: 29 | GL: 15 | Schlüssel: 24 | Bereich: 6 - 12 mm
PG-16 — Code: ExOXXORMBL 05 | H: 33 | GL: 15 | Schlüssel: 27 | Bereich: 10 - 14 mm
PG-21 — Code: ExOXXORMBL 06 | H: 38 | GL: 15 | Schlüssel: 33 | Bereich: 13 - 18 mm
PG-21 — Code: ExOXXORMBL 06/9-17 | H: 38 | GL: 15 | Schlüssel: 33 | Bereich: 9 - 17 mm

Technische Daten

• Serie: ExO Series (Polyamid, Ex-geschützt)
• Material: Polyamid PA6
• Gewindestandard: PG (DIN 40430)
• Schutz: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Normen: EN 60079-0, EN 60079-7, EN 60079-31
• Zertifikate: IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
• Schutzart: IP68 bis 5 Bar
• Betriebstemperatur: -30 °C bis +100 °C
• Farben: Schwarz (RAL 9005) und Blau (RAL 5012)
• Einsatzzonen: ZONE1, ZONE2, ZONE21, ZONE22 (Gasgruppen IIA, IIB, IIC)
• Kabeltyp: Nicht panzerisiert
