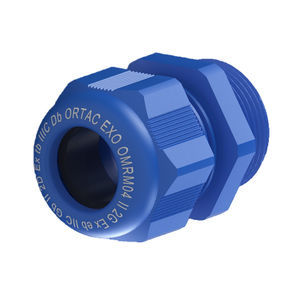

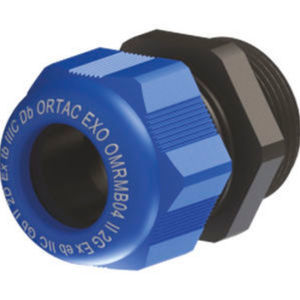

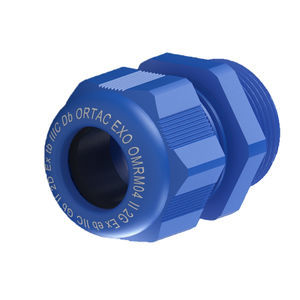

Polyamid-Kabelverschraubung ExO seriesPA6IP68ex-geschützt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Material
- Polyamid, PA6
- Schutzniveau
- ex-geschützt, IP68, für Gefahrenzonen
- Weitere Eigenschaften
- metrisch, für nicht bewehrte Kabel
- Kabeldurchmesser
Min: 3 mm
(0,12 in)Max: 44 mm
(1,73 in)- Gewindedurchmesser
Min: 12 mm
(0,47 in)Max: 63 mm
(2,48 in)- Klemmbereich
Min: 3 mm
(0,1 in)Max: 44 mm
(1,7 in)- Betriebstemperatur
Min: -30 °C
(-22 °F)Max: 100 °C
(212 °F)
Beschreibung
Produktübersicht

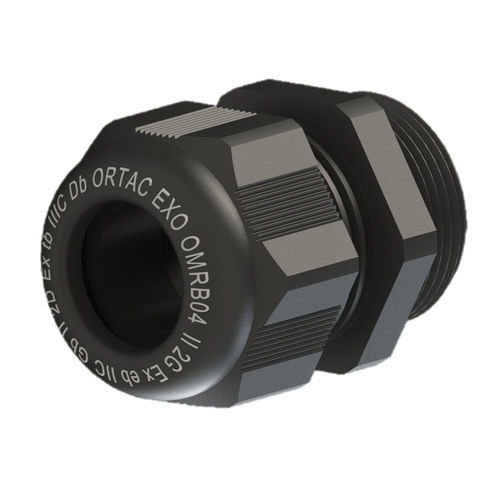

Typ: ExO Series (ex-geschützte Kabelverschraubung aus Polyamid)
Schutzkennzeichnung: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Zertifikate: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
Gehäusematerial: Polyamid PA6
Anschlussgewinde: Metrisch (EN 60423) — erhältlich in Standard- und Langgewinde-Ausführungen
Farbe: Schwarz (RAL 9005)
Schutzart: IP68 (5 Bar)
Temperaturbereich: -30 °C bis +100 °C
Anwendungsbereiche: ZONE1, ZONE2, ZONE21, ZONE22; Gasgruppen IIA, IIB, IIC
Kabeltyp: Unarmiert
Metrisch - Größentabelle (Auswahl)
Langgewinde - Größentabelle (Auswahl)
Technische Spezifikationen
Zertifizierungen & Anwendungshinweise
Zertifiziert für Gefahrenbereiche gemäß ATEX und relevanten EN-Normen. Geeignet für Anwendungen in den angegebenen Gas- und Staubzonen. Bei Bestellung bitte metrische oder Langgewinde-Variante sowie die Black Code-Referenz aus den Tabellen angeben.
Typ: ExO Series (ex-geschützte Kabelverschraubung aus Polyamid)
Schutzkennzeichnung: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Zertifikate: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
Gehäusematerial: Polyamid PA6
Anschlussgewinde: Metrisch (EN 60423) — erhältlich in Standard- und Langgewinde-Ausführungen
Farbe: Schwarz (RAL 9005)
Schutzart: IP68 (5 Bar)
Temperaturbereich: -30 °C bis +100 °C
Anwendungsbereiche: ZONE1, ZONE2, ZONE21, ZONE22; Gasgruppen IIA, IIB, IIC
Kabeltyp: Unarmiert
Metrisch - Größentabelle (Auswahl)
- M 12 x 1,5 | Black Code: ExOXXOMRB 01 | H: 24 | GL: 8 | Schlüsselweite: 15 | Klemmumfang mm: 3 - 6,5
- M 16 x 1,5 | Black Code: ExOXXOMRB 02 | H: 28 | GL: 8 | Schlüsselweite: 19 | Klemmumfang mm: 4 - 8
- M 16 x 1,5 | Black Code: ExOXXOMRB 03 | H: 29 | GL: 10 | Schlüsselweite: 22 | Klemmumfang mm: 5 - 10
- M 20 x 1,5 | Black Code: ExOXXOMRB 04RS | H: 29 | GL: 10 | Schlüsselweite: 24 | Klemmumfang mm: 4 - 10
- M 20 x 1,5 | Black Code: ExOXXOMRB 04 | H: 29 | GL: 10 | Schlüsselweite: 24 | Klemmumfang mm: 6 - 12
- M 20 x 1,5 | Black Code: ExOXXOMRB 05 | H: 33 | GL: 10 | Schlüsselweite: 27 | Klemmumfang mm: 10 - 14
- M 25 x 1,5 | Black Code: ExOXXOMRB ES4 | H: 32 | GL: 10 | Schlüsselweite: 29 | Klemmumfang mm: 4 - 10
- M 25 x 1,5 | Black Code: ExOXXOMRB ES6 | H: 32 | GL: 10 | Schlüsselweite: 29 | Klemmumfang mm: 6 - 12
- M 25 x 1,5 | Black Code: ExOXXOMRB 06/9-17 | H: 38 | GL: 10 | Schlüsselweite: 33 | Klemmumfang mm: 9 - 17
- M 25 x 1,5 | Black Code: ExOXXOMRB E6-9 | H: 35 | GL: 10 | Schlüsselweite: 29 | Klemmumfang mm: 9 - 14
- M 25 x 1,5 | Black Code: ExOXXOMRB E6 | H: 35 | GL: 10 | Schlüsselweite: 29 | Klemmumfang mm: 11 - 17
- M 25 x 1,5 | Black Code: ExOXXOMRB 06 | H: 38 | GL: 10 | Schlüsselweite: 33 | Klemmumfang mm: 13 - 18
- M 32 x 1,5 | Black Code: ExOXXOMRB E7 | H: 40 | GL: 10 | Schlüsselweite: 36 | Klemmumfang mm: 15 - 21
- M 32 x 1,5 | Black Code: ExOXXOMRB 07 | H: 41 | GL: 10 | Schlüsselweite: 42 | Klemmumfang mm: 18 - 25
- M 40 x 1,5 | Black Code: ExOXXOMRB E8 | H: 43 | GL: 10 | Schlüsselweite: 46 | Klemmumfang mm: 19 - 28
- M 40 x 1,5 | Black Code: ExOXXOMRB 08 | H: 51 | GL: 10 | Schlüsselweite: 53 | Klemmumfang mm: 22 - 32
- M 50 x 1,5 | Black Code: ExOXXOMRB 09 | H: 53 | GL: 18 | Schlüsselweite: 60 | Klemmumfang mm: 30 - 38
- M 63 x 1,5 | Black Code: ExOXXOMRB 10 | H: 55 | GL: 18 | Schlüsselweite: 70 | Klemmumfang mm: 34 - 44
- G3/4'' | Black Code: ExOXXOGRB 06 | H: 38 | GL: 10 | Schlüsselweite: 33 | Klemmumfang mm: 13 - 18
Langgewinde - Größentabelle (Auswahl)
- M 12 x 1,5 | Black Code: ExOXXOMRB 01L | H: 24 | GL: 15 | Schlüsselweite: 15 | Klemmumfang mm: 3 - 6,5
- M 16 x 1,5 | Black Code: ExOXXOMRB 11S | H: 28 | GL: 15 | Schlüsselweite: 19 | Klemmumfang mm: 4 - 8
- M 16 x 1,5 | Black Code: ExOXXOMRB 11 | H: 29 | GL: 15 | Schlüsselweite: 22 | Klemmumfang mm: 5 - 10
- M 20 x 1,5 | Black Code: ExOXXOMRB 12RS | H: 29 | GL: 15 | Schlüsselweite: 24 | Klemmumfang mm: 4 - 10
- M 20 x 1,5 | Black Code: ExOXXOMRB 12 | H: 29 | GL: 15 | Schlüsselweite: 24 | Klemmumfang mm: 6 - 12
- M 20 x 1,5 | Black Code: ExOXXOMRB 13 | H: 33 | GL: 15 | Schlüsselweite: 27 | Klemmumfang mm: 10 - 14
- M 25 x 1,5 | Black Code: ExOXXOMRB ES14 | H: 32 | GL: 15 | Schlüsselweite: 29 | Klemmumfang mm: 4 - 10
- M 25 x 1,5 | Black Code: ExOXXOMRB ES16 | H: 32 | GL: 15 | Schlüsselweite: 29 | Klemmumfang mm: 6 - 12
- M 25 x 1,5 | Black Code: ExOXXOMRB 14/9-17 | H: 38 | GL: 15 | Schlüsselweite: 33 | Klemmumfang mm: 9 - 17
- M 25 x 1,5 | Black Code: ExOXXOMRB E14-9 | H: 35 | GL: 15 | Schlüsselweite: 29 | Klemmumfang mm: 9 - 14
- M 25 x 1,5 | Black Code: ExOXXOMRB E14 | H: 35 | GL: 15 | Schlüsselweite: 29 | Klemmumfang mm: 11 - 17
- M 25 x 1,5 | Black Code: ExOXXOMRB 14 | H: 38 | GL: 15 | Schlüsselweite: 33 | Klemmumfang mm: 13 - 18
- M 32 x 1,5 | Black Code: ExOXXOMRB E15 | H: 40 | GL: 15 | Schlüsselweite: 36 | Klemmumfang mm: 15 - 21
- M 32 x 1,5 | Black Code: ExOXXOMRB 15 | H: 41 | GL: 18 | Schlüsselweite: 42 | Klemmumfang mm: 18 - 25
- M 40 x 1,5 | Black Code: ExOXXOMRB E16 | H: 43 | GL: 15 | Schlüsselweite: 46 | Klemmumfang mm: 19 - 28
- M 40 x 1,5 | Black Code: ExOXXOMRB 16 | H: 51 | GL: 18 | Schlüsselweite: 53 | Klemmumfang mm: 22 - 32
Technische Spezifikationen
- Serie: ExO Series (Polyamid ex-geschützte Verschraubung)
- Material: Polyamid PA6
- Schutzkennzeichnung: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
- Zertifikate: IEP 20 ATEX 0750 X, ROHS, CE, PT, TUV
- Gewindenorm: Metrisch (EN 60423)
- Farbe: Schwarz (RAL 9005)
- Normen: EN 60079-0, EN 60079-7, EN 60079-31
- Schutzart: IP68 (5 Bar)
- Betriebstemperaturbereich: -30 °C bis +100 °C
- Anwendungszonen: ZONE1, ZONE2, ZONE21, ZONE22; Gasgruppen IIA, IIB, IIC
- Kabeltyp: Unarmiert
Zertifizierungen & Anwendungshinweise
Zertifiziert für Gefahrenbereiche gemäß ATEX und relevanten EN-Normen. Geeignet für Anwendungen in den angegebenen Gas- und Staubzonen. Bei Bestellung bitte metrische oder Langgewinde-Variante sowie die Black Code-Referenz aus den Tabellen angeben.
