Polyamid-Kabelverschraubung ExO series
PA6IP68ex-geschützt

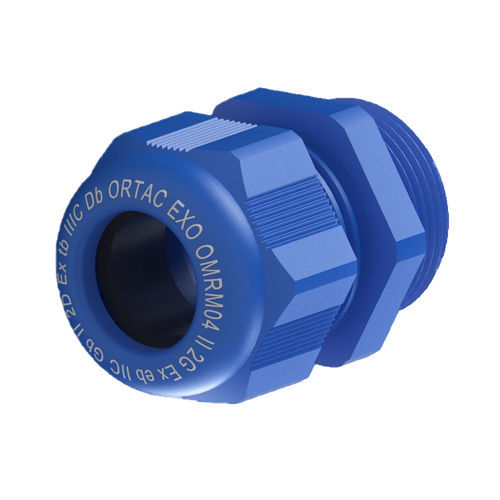

Polyamid-Kabelverschraubung - ExO series - ORTAC - PA6 / IP68 / ex-geschützt
Polyamid-Kabelverschraubung - ExO series - ORTAC - PA6 / IP68 / ex-geschützt
Polyamid-Kabelverschraubung - ExO series - ORTAC - PA6 / IP68 / ex-geschützt - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von ORTAC

Eigenschaften

Material
Polyamid, PA6
Schutzniveau
ex-geschützt, IP68
Weitere Eigenschaften
metrisch, mit Gewinde
Kabeldurchmesser

Max: 44 mm
(1,73 in)

Min: 3 mm
(0,12 in)

Gewindedurchmesser

Max: 63 mm
(2,48 in)

Min: 12 mm
(0,47 in)

Klemmbereich

Max: 44 mm
(1,7 in)

Min: 3 mm
(0,1 in)

Betriebstemperatur

Max: 100 °C
(212 °F)

Min: -30 °C
(-22 °F)

Beschreibung

Produktbezeichnung
Ex-i Blue EX - Metrisches und langes Gewinde

Übersicht
  • Typ: ExO Serie — explosionsgeschützte Kabelverschraubung aus Polyamid (PA6)
  • Schutzkennzeichnung: II 2G Ex eb IIC Gb; II 2D Ex tb IIIC Db
  • Zertifikate: IEP 20 ATEX 0750 X, RoHS, CE, PT, TUV
  • Gehäusematerial: Polyamid PA6
  • Anschlussgewinde: Metrisch (EN 60423)
  • Farbe: Blau (RAL 5012)
  • Normen: EN 60079-0, EN 60079-7, EN 60079-31
  • Schutzart: IP68 (5 bar)
  • Temperaturbereich: -30 °C bis +100 °C
  • Anwendungszonen: ZONE 1, ZONE 2, ZONE 21, ZONE 22; Gasgruppen IIA, IIB, IIC


Metrisch
  • M12 x 1,5 — ExOXXOMRM 01 — H 24 mm — GL 8 mm — SW 15 mm — Klemmumfang 3 - 6,5 mm
  • M16 x 1,5 — ExOXXOMRM 02 — H 28 mm — GL 8 mm — SW 19 mm — Klemmumfang 4 - 8 mm
  • M16 x 1,5 — ExOXXOMRM 03 — H 29 mm — GL 10 mm — SW 22 mm — Klemmumfang 5 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 04RS — H 29 mm — GL 10 mm — SW 24 mm — Klemmumfang 4 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 04 — H 29 mm — GL 10 mm — SW 24 mm — Klemmumfang 6 - 12 mm
  • M20 x 1,5 — ExOXXOMRM 05 — H 33 mm — GL 10 mm — SW 27 mm — Klemmumfang 10 - 14 mm
  • M25 x 1,5 — ExOXXOMRM ES4 — H 32 mm — GL 10 mm — SW 29 mm — Klemmumfang 4 - 10 mm
  • M25 x 1,5 — ExOXXOMRM ES6 — H 32 mm — GL 10 mm — SW 29 mm — Klemmumfang 6 - 12 mm
  • M25 x 1,5 — ExOXXOMRM 06/9-17 — H 38 mm — GL 10 mm — SW 33 mm — Klemmumfang 9 - 17 mm
  • M25 x 1,5 — ExOXXOMRM E6-9 — H 35 mm — GL 10 mm — SW 29 mm — Klemmumfang 9 - 14 mm
  • M25 x 1,5 — ExOXXOMRM E6 — H 35 mm — GL 10 mm — SW 29 mm — Klemmumfang 11 - 17 mm
  • M25 x 1,5 — ExOXXOMRM 06 — H 38 mm — GL 10 mm — SW 33 mm — Klemmumfang 13 - 18 mm
  • M32 x 1,5 — ExOXXOMRM E7 — H 40 mm — GL 10 mm — SW 36 mm — Klemmumfang 15 - 21 mm
  • M32 x 1,5 — ExOXXOMRM 07 — H 41 mm — GL 10 mm — SW 42 mm — Klemmumfang 18 - 25 mm
  • M40 x 1,5 — ExOXXOMRM E8 — H 43 mm — GL 10 mm — SW 46 mm — Klemmumfang 19 - 28 mm
  • M40 x 1,5 — ExOXXOMRM 08 — H 51 mm — GL 10 mm — SW 53 mm — Klemmumfang 22 - 32 mm
  • M50 x 1,5 — ExOXXOMRM 09 — H 53 mm — GL 18 mm — SW 60 mm — Klemmumfang 30 - 38 mm
  • M63 x 1,5 — ExOXXOMRM 10 — H 55 mm — GL 18 mm — SW 70 mm — Klemmumfang 34 - 44 mm
  • G3/4" — ExOXXOGRM 06 — H 38 mm — GL 10 mm — SW 33 mm — Klemmumfang 13 - 18 mm


Langes Gewinde
  • M12 x 1,5 — ExOXXOMRM 01L — H 24 mm — GL 15 mm — SW 15 mm — Klemmumfang 3 - 6,5 mm
  • M16 x 1,5 — ExOXXOMRM 11S — H 28 mm — GL 15 mm — SW 19 mm — Klemmumfang 4 - 8 mm
  • M16 x 1,5 — ExOXXOMRM 11 — H 29 mm — GL 15 mm — SW 22 mm — Klemmumfang 5 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 12RS — H 29 mm — GL 15 mm — SW 24 mm — Klemmumfang 4 - 10 mm
  • M20 x 1,5 — ExOXXOMRM 12 — H 29 mm — GL 15 mm — SW 24 mm — Klemmumfang 6 - 12 mm
  • M20 x 1,5 — ExOXXOMRM 13 — H 33 mm — GL 15 mm — SW 27 mm — Klemmumfang 10 - 14 mm
  • M25 x 1,5 — ExOXXOMRM ES14 — H 32 mm — GL 15 mm — SW 29 mm — Klemmumfang 4 - 10 mm
  • M25 x 1,5 — ExOXXOMRM ES16 — H 32 mm — GL 15 mm — SW 29 mm — Klemmumfang 6 - 12 mm
  • M25 x 1,5 — ExOXXOMRM 14/9-17 — H 38 mm — GL 15 mm — SW 33 mm — Klemmumfang 9 - 17 mm
  • M25 x 1,5 — ExOXXOMRM E14-9 — H 35 mm — GL 15 mm — SW 29 mm — Klemmumfang 9 - 14 mm
  • M25 x 1,5 — ExOXXOMRM E14 — H 35 mm — GL 15 mm — SW 29 mm — Klemmumfang 11 - 17 mm
  • M25 x 1,5 — ExOXXOMRM 14 — H 38 mm — GL 15 mm — SW 33 mm — Klemmumfang 13 - 18 mm
  • M32 x 1,5 — ExOXXOMRM E15 — H 40 mm — GL 15 mm — SW 36 mm — Klemmumfang 15 - 21 mm
  • M32 x 1,5 — ExOXXOMRM 15 — H 41 mm — GL 18 mm — SW 42 mm — Klemmumfang 18 - 25 mm
  • M40 x 1,5 — ExOXXOMRM E16 — H 43 mm — GL 15 mm — SW 46 mm — Klemmumfang 19 - 28 mm
  • M40 x 1,5 — ExOXXOMRM 16 — H 51 mm — GL 18 mm — SW 53 mm — Klemmumfang 22 - 32 mm


Hinweise
  • Erhältlich in metrischen und langen Gewindevarianten mit den oben aufgeführten AG/Gewindegrößen und zugehörigen blauen Produktcodes.
  • Material: Polyamid PA6. Farbe: Blau (RAL 5012).
  • ATEX-zertifiziert und normenkonform. IP68 bis 5 bar. Geeignet für Gefahrenzonen ZONE 1 / ZONE 2 / ZONE 21 / ZONE 22 und Gasgruppen IIA–IIC.
