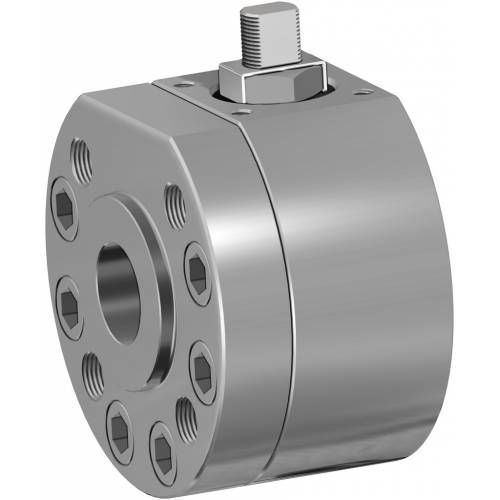

Ventil mit schwimmend gelagerter Kugel MAGNUMHebelfür Wasserfür Gas
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- mit schwimmend gelagerter Kugel
- Betätigung
- Hebel
- Medium
- für Wasser, für Gas
- Korpus
- Zwischenflansch, Weichsitz, Edelstahl
- Anwendung
- für die Pharmaindustrie, Industrie, für Stromleitung, für die chemische Industrie, für die Lebensmittelindustrie, für Erdölanwendungen, für die Gasindustrie, zur Wasseraufbereitung, für die Bergbauindustrie, für die Fahrzeugindustrie, für Seefahrtanwendungen, für den Schiffsbau, für die Papierindustrie, für Turbine, für Werkzeugmaschinen
- Weitere Eigenschaften
- ISO, Standard, ANSI, ATEX
- DN
Max: 100 mm
(3,937 in)Min: 15 mm
(0,591 in)- Druck
Max: 100 bar
(1.450,4 psi)Min: 63 bar
(913,7 psi)- Temperatur
Max: 200 °C
(392 °F)Min: -40 °C
(-40 °F)
Beschreibung
1. Antistatische Vorrichtung (Stromdurchgang zwischen Kugel, Spindel und Gehäuse)
Elektrostatische Ladungen, die bei Verwendung in leicht entflammbaren und/oder explosionsgefährdeten Umgebungen eine Zündgefahr darstellen können, werden vermieden
Garantierte Kontaktsicherheit während der gesamten Lebensdauer der Armatur
2. Doppelter Gleitring
Gewährleistet ein niedrigeres Antriebsmoment der Armatur
Geringerer Verschleiß im Vergleich zur Ausführung mit nur einem Ring
3. V-Ring-Dichtpackung mit 3 Dichtungen + O-Ring
Garantiert eine perfekte Dichtung auch nach zahlreichen Zyklen
STANDARDAUSFÜHRUNG
• Schwimmend gelagerte Kugel, voller Durchgang
• Weichsitz: DEVLON
• Normen für Flanschanschlüsse: EN1092-1, ASME B16.5
• Betriebstemperaturen siehe Temperatur-/Druckdiagramm
• Druckklasse: PN 63-100; ANSI 600
• Dichtungsklasse: EN12266-1 Leckrate A
• Betriebsmedien: Erdölprodukte, selbstschmierende Medien (flüssig und gasförmig), sofern sie mit den Werkstoffen kompatibel sind. Für weitere Anwendungen wenden Sie sich bitte an unsere Verkaufsabteilung.
• Antistatische Vorrichtung EN12266-2
• Spindeldichtung: V-Packung serienmäßig aus TFM 1600
• Zusätzliche Spindeldichtung mit O-Ring FKM
• Anti-Blow-Out-Spindel
• Bohrung Antriebsplatte für Stellantrieb gemäß Norm ISO 5211
• Schließwinkel >7°
