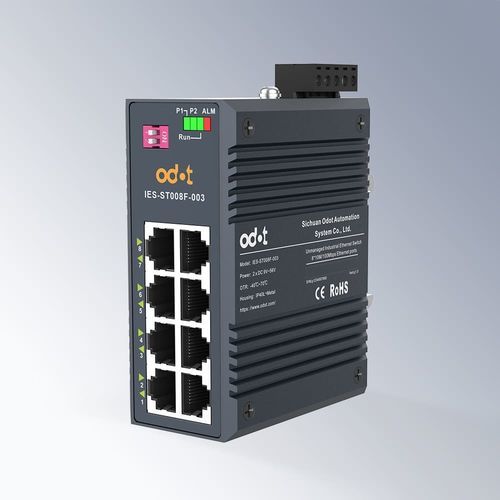

Ethernet-Switch / unmanaged IES-ST008F-003

8 Portswandmontiertfür DIN-Schiene

Produktübersicht
Der IES-ST008F-003 ist ein industrieller unmanaged Fast-Ethernet-Switch, entwickelt für zuverlässige Netzerweiterung in rauen Umgebungen. Er bietet 8 elektrische RJ45-Ports (10/100 Mbps), weiten Betriebstemperaturbereich und redundante DC-Stromeingänge für industrielle Automatisierung und IIoT-Anwendungen.

Detaillierte Beschreibung
Der IES-ST008F-003 folgt industriellen Designanforderungen und offenen Netzwerkstandards für stabilen Betrieb unter extremen Bedingungen. Der Switch verfügt über hohe elektromagnetische Störfestigkeit, Salzsprühfestigkeit, Vibrationsschutz und redundante Dual-DC-Eingänge (9 V–56 V) mit Verpolungsschutz. Das lüfterlose Metallgehäuse und IP40-Schutz machen ihn geeignet für Feldgehäuse und kompakte Einbaumöglichkeiten. Typische Einsatzbereiche: Industrieautomation, Verkehrsleitsysteme, Gebäudeautomation, Bergbau, Ölfeldsteuerung, Wasserkraftwerke, Energieversorgungsüberwachung und Serverraumüberwachung.

Produkteigenschaften

• 8 × 10/100 Mbps RJ45 elektrische Ports
• 1 Mbit Cache zur Unterstützung flüssiger 4K-Übertragung
• Unterstützt IEEE 802.3 / 802.3u / 802.3x und Store-and-Forward
• Hohe Backplane-Bandbreite und großer Switching-Cache für Line-Rate-Forwarding
• Redundante Dual-DC-Stromeingänge (9 V–56 V) mit Verpolungsschutz
• Weiter Betriebstemperaturbereich: -40 °C bis 70 °C
• IP40 Metallgehäuse, lüfterlos und energiesparend
• DIN-Schienen- oder Wandmontage; Plug-and-Play für kompakte Gehäuse

Technische Parameter
Schnittstellenparameter
Hundred Meg elektrischer Port: 8 RJ45-Ports, 10/100 Mbps adaptiv
Stromschnittstelle: 5-polige Schraubklemme, Raster 5.08 mm

Switch-Eigenschaften
Protokollstandard: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Cache-Größe: 1 Mbit
Weiterleitungsrahmenlänge: 2048 Bytes
MAC-Adresstabelle: 2K
Weiterleitungsmethode: Store-and-forward (Full-Duplex / Half-Duplex)
Verzögerung: < 7 μs
Backplane-Bandbreite: 1.6 Gbps
Packet-Forwarding-Rate: 1.19 Mpps

Anzeige
Stromanzeige: PWR
Port-Status-Anzeige: LNK & ACT (1–8)

Stromversorgung
Betriebsspannung: 9 V ~ 56 V DC
Leistungsaufnahme: < 3 W

Mechanik
Schutzart: IP40
Installation: DIN-Schiene / Wandmontage
Maße: 101 mm × 80 mm × 43 mm (L × B × H)
Gewicht: ca. 400 g

Umgebungsparameter
Betriebstemperatur: -40 °C ~ 70 °C
Lagerungstemperatur: -40 °C ~ 85 °C
Relative Luftfeuchte: 5% RH ~ 95% RH (ohne Kondensation)
MTBF: 300.000 Stunden

EMV-Leistung
ESD: Kontakt ±6 kV; Luft ±15 kV — IEC 61000-4-2
Funkstörfestigkeit (RS): IEC 61000-4-3
EFT: Netzanschluss 2.5 kV; Signaleingang 2.5 kV — IEC 61000-4-4
Überspannung: Gleichtakt- und Gegentaktwerte gemäß IEC 61000-4-5
Leitungsgebundene Störfestigkeit (CS): IEC 61000-4-6

Technische Spezifikationen

• Modell: IES-ST008F-003
• Ports: 8 × 10/100 Mbps RJ45
• Switching-Kapazität: Backplane 1.6 Gbps; Paketdurchsatz 1.19 Mpps
• Cache: 1 Mbit; Frame-Länge 2048 Bytes; MAC-Tabelle 2K
• Weiterleitung: Store-and-forward; Verzögerung < 7 μs
• Stromversorgung: Redundanter DC-Eingang 9 V–56 V; Verbrauch < 3 W
• Anzeige: PWR; LNK & ACT für Ports 1–8
• Mechanik: IP40 Metallgehäuse, lüfterlos; DIN-Schiene / Wandmontage; 101×80×43 mm; ~400 g
• Umgebung: Betrieb -40 °C ~ 70 °C; Lagerung -40 °C ~ 85 °C; 5%–95% RH (ohne Kondensation)
• Zuverlässigkeit & EMV: MTBF 300.000 h; ESD/RS/EFT/Surge und leitungsgeführte Immunität gemäß IEC 61000-Serie
