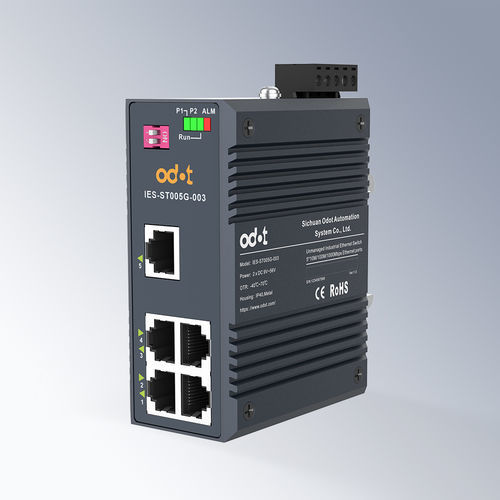

Ethernet-Switch / unmanaged IES-ST005G-003

5 PortsGigabit-Ethernetfür DIN-Schiene

Produktübersicht
Der ODOT IES-ST005G-003 ist ein unmanaged industrieller Gigabit-Ethernet-Switch mit fünf elektrischen RJ45-Ports. Entwickelt für Industrieautomation und Industrial IoT, bietet er redundante Dual-DC-Eingänge (9 V–56 V), weiten Betriebstemperaturbereich, IP40-Metallgehäuse sowie DIN-Schienen- oder Wandmontage für die kompakte Installation im Schaltschrank.

Hauptmerkmale

• 5 x 10/100/1000 Mbps RJ45-Ethernet-Ports (Auto-Negotiation)
• Unmanaged, plug-and-play Betrieb
• 1 Mbit Switching-Cache zur Unterstützung von 4K-Video und hohen Datenströmen
• Unterstützt IEEE 802.3/802.3u/802.3x und verwandte Standards
• Große Backplane-Bandbreite (10 Gbps) und lineares Forwarding
• Redundanter DC-Eingang 9–56 V mit Verpolungsschutz
• Betriebstemperaturbereich: -40 °C bis +70 °C
• Schutzart IP40, metallisches lüfterloses Gehäuse, geringer Verbrauch <3 W
• DIN-Schienen- oder Wandmontage für industrielle Gehäuse

Technische Daten

• Schnittstellen: 5 x RJ45 (10/100/1000 Mbps), Stromversorgung über 5-polige 5.08 mm Anschlussleiste
• Switch-Eigenschaften: Protokolle IEEE 802.3/802.3u/802.3x/802.3az/802.3ah; Cache 1 Mbit; Forward-Frame-Länge 9K Bytes; MAC-Tabelle 2K; Store-and-Forward; Backplane 10 Gbps; Paketweiterleitungsrate 7,44 Mpps; Latenz < 7 μs
• Anzeige: PWR; Port-Status LNK & ACT (1–5)
• Stromversorgung: Betriebsspannung 9–56 V DC; Leistungsaufnahme < 3 W
• Mechanik: Schutz IP40; Metallgehäuse lüfterlos; Maße 120 × 90 × 35 mm; Gewicht ≈ 385 g; Montage DIN-Schiene / Wand
• Umgebung: Betriebstemperatur -40 °C bis +70 °C; Lagerung -40 °C bis +85 °C; Relative Luftfeuchte 5%–95% (keine Kondensation); MTBF ≈ 300.000 Stunden
• EMV: Erfüllt IEC 61000-Serie für ESD, RS, EFT, Surge, CS (Details im Datenblatt)

Typische Einsatzbereiche

• Industrielle Steuerung und Fabrikautomation
• Verkehrssteuerung und intelligente Verkehrssysteme
• Gebäudeautomation und Sicherheitsnetzwerke
• Einsatz in Bergbau, Öl- und Gasanlagen, Wasserkraftwerken
• Stromnetzüberwachung und Umspannwerkskommunikation
• Edge-Überwachung von Rechenzentren und IIoT-Installationen
