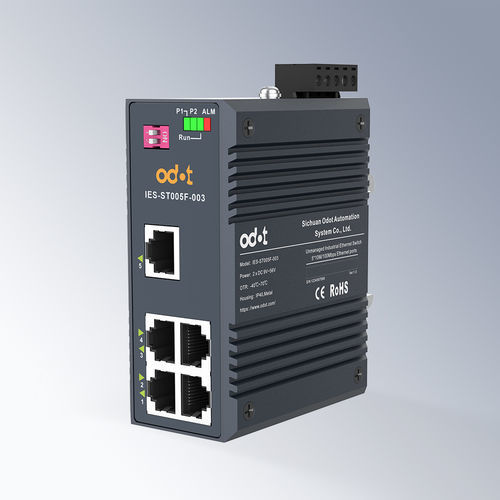

Ethernet-Switch / unmanaged IES-ST005F-003

5 Portsfür DIN-SchieneWandmontage

Produktbeschreibung
Der unmanaged Industrie-Ethernet-Switch IES-ST005F-003 von ODOT ist ein kompakter Switch für industrielle Automatisierung und IIoT-Netzwerke. Er bietet 5 × 10/100 Mbps RJ45-Ports für stabile Feld- und Steuerungskommunikation. Für raue Umgebungen ausgelegt, verfügt das Gerät über einen weiten Betriebstemperaturbereich, EMV- und Vibrationsbeständigkeit, Spritzsalzschutz sowie redundante duale DC-Eingänge (9 V~56 V) mit Verpolungsschutz. Geeignet für Netzaggregation oder Geräteanschluss in Industrieanlagen.

Produkteigenschaften

• Unterstützt bis zu 5 elektrische 10/100 Mbps Ports (RJ45)
• 1 Mbit Switching-Cache zur Unterstützung bandbreitenintensiver Übertragungen (z. B. 4K-Video)
• Unterstützt IEEE 802.3 / 802.3u / 802.3x (store & forward) und IEEE 802.3ah
• Hohe Backplane-Bandbreite und Cache für Durchsatz in Leitungsgeschwindigkeit auf allen Ports
• Redundante duale DC-Stromeingänge (9 V ~ 56 V) mit Verpolungsschutz
• Weiter Betriebstemperaturbereich: -40 °C ~ +70 °C
• IP40 Metallgehäuse, lüfterlos und energiesparend
• DIN-Schienen- oder Wandmontage; schmale Plug-and-Play-Installation

Technische Parameter
Schnittstellenparameter:
Hundred Meg Electrical Port: 5 RJ45-Ports, 10/100 Mbps adaptive
Stromanschluss: 5-polige Klemmenleiste, Raster 5.08 mm

Switch-Eigenschaften:
Protokollstandard: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3ah
Cache-Größe: 1 Mbit
Weiterleitungsrahmenlänge: 2048 Bytes
MAC-Adresstabelle: 2K Einträge
Weiterleitungsmethode: Store-and-forward (Full-duplex / Half-duplex)
Verzögerung: < 7 µs
Backplane-Bandbreite: 1 Gbps
Paket-Forwarding-Rate: 0,74 Mpps

Anzeige:
Stromanzeige: PWR
Port-Status-Anzeige: Elektrischer Port LNK & ACT (1~5)

Stromversorgungsspezifikationen:
Betriebsspannung: 9 V ~ 56 V DC
Leistungsaufnahme: < 5 W

Mechanische Struktur:
Schutzart: IP40
Installation: DIN-Schiene / Wandmontage
Abmessungen: 101 mm × 80 mm × 43 mm (L × W × H)
Gewicht: 380 g

Umgebungsparameter:
Betriebstemperatur: -40 °C ~ 70 °C
Lagerungstemperatur: -40 °C ~ 85 °C
Relative Luftfeuchte: 5% RH ~ 95% RH (ohne Kondensation)
MTBF: 300.000 Stunden

EMV-Leistung:
ESD (elektrostatische Entladung): Kontaktentladung ±8 kV (Leistungsklasse B); Luftentladung ±15 kV (Klasse A); Norm IEC 61000-4-2
RF-Störfestigkeit (RS): Norm IEC 61000-4-3
Schnelle transiente Störimpulse (EFT): Stromanschluss 2,5 kV (Leistung B); Signalanschluss 2,5 kV (Leistung A); Norm IEC 61000-4-4
Überspannung (Surge): Gleichtakt-/Differentialmodus bis zu den angegebenen kV-Werten mit entsprechenden Leistungsklassen; Norm IEC 61000-4-5
Leitungsgebundene Störungen (CS): Norm IEC 61000-4-6
