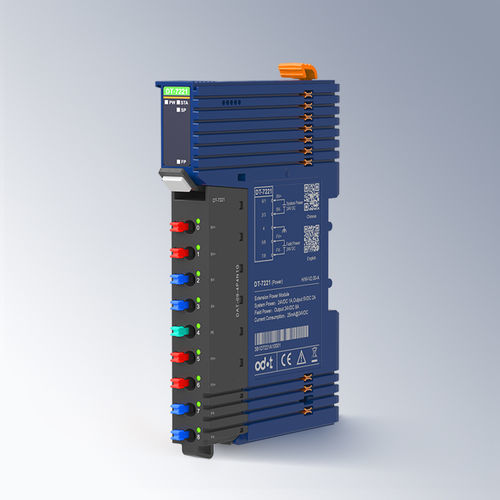

Bus-Erweiterungsmodul DT-7221

für DIN-Schiene

Produktdetails - System- und Feldleistungserweiterungsmodul SV: 2A@5VDC / FV: 8A @24VDC Modulmerkmale - System- und Feldleistungserweiterungsmodul - Systemleistung erweitert 2A@5VDC - Feldleistung erweitert 8A Strom - Muss konfiguriert werden und belegt die Anzahl der Slots Technische Parameter Allgemeiner Parameter - Stromverbrauch: 25mA@24VDC - Systemleistung: 19.2~28.8VDC (Nominal: 24VDC) Verpolungsschutz: Unterstützung - Strom der Systemleistung: Max. 2A - Feldleistung: 19.2~28.8VDC (Nominal: 24VDC) - Strom der Feldleistung: Max. 8A - Kurzschlussschutz: Unterstützung - Kabeldurchmesser: Min. 0.2mm² (AWG24) Max. 1.5mm² (AWG16) - Steckbarer Anschluss: Unterstützung - Backplane-Bus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung - Diagnosefunktion: Dateileistungsfehler: Unterstützung Systemleistungsfehler: Unterstützung 2V-Stromversorgung Unterspannungs-/Überspannungsfehler: Unterstützung Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35°C ~ 70°C - Betriebstemperatur bei vertikaler Installation: -35°C ~ 60°C - Lagertemperatur: -40°C ~ 85°C - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzart: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen / Merkmale - Systemleistungserweiterung: 2A@5VDC - Feldleistungserweiterung: 8A@24VDC - Stromverbrauch: 25mA@24VDC - Kurzschlussschutz: Unterstützt - Kabeldurchmesser: 0.2mm² bis 1.5mm² (AWG24 bis AWG16) - Anschluss: Steckbar - Backplane-Bus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessungen: 119*14*80mm - Betriebstemperatur: -35°C bis 70°C (horizontal), -35°C bis 60°C (vertikal) - Lagertemperatur: -40°C bis 85°C - Humidity: 5%~95%RH (keine Kondensation) - Höhe: <2000m - Verschmutzungsgrad: II - Schutzart: IP20 - Zertifizierungen: CE - Diagnosefunktionen: Dateileistungsfehler, Systemleistungsfehler, 2V-Stromversorgung Unterspannungs-/Überspannungsfehler - Mechanische und EMV-Konformität: IEC60068-2-6, IEC6008-2-27, IEC61131-2, IEC61000-4
