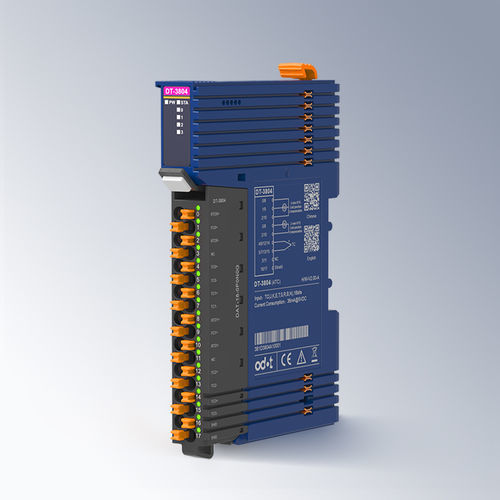

Analoges Eingangsmodul DT-3804

4 Kanäle4 Analogeingängefür Thermoelement

4 Kanäle Thermoelement-Eingangsmodul TC-J/K/E/T/S/R/B/N TypModuleigenschaftenDas Modul unterstützt 4 Kanäle Thermoelement-Signalerfassung.Das Modul trägt mit 4 analogen Indikatoren.Das Modul unterstützt 8 Arten von herkömmlichen Thermoelement-Temperaturmessung type.The internen Bus des Moduls und der Feldeingang nimmt kapazitive Isolierung.The Modul-Eingangskanal unterstützt TVS Überspannungsschutz.Der Kaltstellenkompensationsmodus des Moduls unterstützt eine externe Vergleichsstelle oder eine feste Referenztemperaturkompensation.Der Kaltstellenkompensationstyp des Moduls unterstützt PT100 (2-Draht) oder PT100 (3-Draht).Der redundante Hochgeschwindigkeits-Rückwandbus des Moduls verfügt über steckbare Klemmenblöcke.Technische ParameterAllgemeine [email protected]²(AWG24)Max.1.5mm²(AWG16)Klemme steckbarUnterstützungRückwandbusDoppelbusredundanzEinbau35mm DIN-SchieneAbmessung119*14*80mmProduktzertifizierungCE-ZertifizierungEingangsparameterAnzahl der Kanäle4 KanäleSensortypJ / K/ E / T / S / R / B / N Typ ThermoelementAuflösung16 Bit (einschließlich Symbolbit)TemperaturkompensationFeste Referenztemperatur/externe VergleichsstelleUmschaltzeit500ms/4 Kanäle (Filterpegel ist 0)Linearitätsfehler≤±0.01%Temperaturfehler≤±0.005%/°CTemperaturfehler≤±0.03% (@25°C)MessfehlerSiehe Tabelle 1 unten für detaillierte ParameterModul-DiagnoseVerbindungsabbruch-Erkennung: UnterstützungÜberlauf/Unterlauf: unterstützungTemperatureinheitKonfigurierbar, °C / °F / KEUmgebungsparameterHorizontale Installation Betriebstemperatur-35°C~60°CVertikale Installation Betriebstemperatur-35°C~50°CLagertemperatur-40°C~85°CUmgebungsfeuchtigkeit5%~95%RH (keine Kondensation)Installationshöhe<2000mVerschmutzungsgradⅡSchutzgradIP20Mechanische EigenschaftenErfüllen IEC60068-2-6, IEC6008-2-27IsolationswiderstandErfüllt IEC61131-2EMC-LeistungErfüllt IEC61131-2, IEC61000-4(ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe ASURGE: Gleichtakt ±2kV, Leistungsstufe AEFT: ±2kV, Leistungsstufe A)Messbereich und Messgenauigkeit (nach Sensortyp)SensortypMessbereich (°C)Messgenauigkeit (25°C)Messgenauigkeit (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels: 4 ThermoelementeingängeUnterstützte Thermoelementtypen: J, K, E, T, S, R, B, NRAuflösung: 16-bitKaltstellenkompensation: PT100 (2-Draht/3-Draht), externe oder feste ReferenzEingangsschutz: TVS-Überspannung, kapazitive IsolierungBetriebstemperatur: -35°C bis 60°C (horizontal), -35°C bis 50°C (vertikal)Lagertemperatur: -40°C bis 85°CFeuchtigkeit: 5%~95%RH (keine Kondensation)Installation: 35mm DIN-SchieneAbmessungen: 119*14*80mmProtection: IP20Zertifizierung: CE
