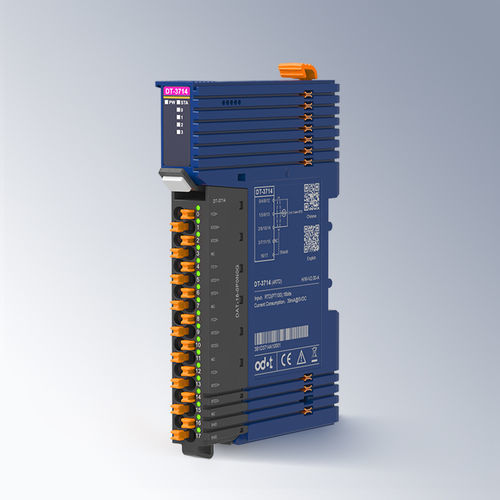

Analoges Eingangsmodul DT-3714

4 Kanälefür RTDStrom

RTD-Eingangsmodul mit 4 Kanälen RTD-PT100 Modulmerkmale - Das Modul unterstützt die Deaktivierung von Kanälen, unterstützt PT-100 2-Draht oder 3-Draht. - Der Filterpegel des Moduls ist einstellbar. - Das Modul unterstützt die Fehlererkennung (Unterbrechung, Kurzschluss, Überlauf, Unterlauf, Endzustand). - Das Modul verfügt über einen hochgeschwindigkeitsredundanten Backplane-Bus mit steckbaren Klemmenblöcken. Technische Parameter Allgemeine Parameter - Stromverbrauch: 39mA@5VDC - Verdrahtungsdurchmesser: Min. 0.2mm² (AWG24), Max. 1.5mm² (AWG16) - Steckbare Klemme: Unterstützung - Backplane-Bus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Kanalanzahl: 4 Kanäle RTD-PT100-Eingang - Eingangsbereich: 2-Draht oder 3-Draht - Messbereich: -200~850°C - Auflösung: 16 Bit (einschließlich des Symbolbits) - Übergangszeit: 360ms/4 Kanäle (Filterpegel ist 0) - Linearitätsfehler: ≤±0.01% - Messfehler: ≤±0.6°C (@25°C), ≤±1.5°C (@-35°C~60°C) - Wiederholbarkeit: ≤±0.005% (@25°C) - Moduldiganose: ADC-Fehler: Unterstützung, Unterbrechungs-/Kurzschlusserkennung: Unterstützung, Abnormale ADC-Konvertierung: Unterstützung, Überlauf/Unterlauf: Unterstützung - Maßeinheit: Konfigurierbar, °C / °F / K Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35°C~60°C - Betriebstemperatur bei vertikaler Installation: -35°C~50°C - Lagertemperatur: -40°C~85°C - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A) SURGE: Gemeinsamer Modus ±2kV, Leistungsstufe A EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen / Technische Merkmale - 4 Kanäle RTD-PT100-Eingang - Unterstützt 2-Draht- oder 3-Draht-Verbindung - Einstellbarer Filterpegel - Fehlererkennung: Unterbrechung, Kurzschluss, Überlauf, Unterlauf, Endzustand - Hochgeschwindigkeitsredundanter Backplane-Bus - Steckbare Klemmenblöcke - CE-Zertifizierung - Betriebstemperatur: -35°C bis 60°C (horizontal), -35°C bis 50°C (vertikal) - Lagertemperatur: -40°C bis 85°C - Schutzgrad: IP20 - Abmessungen: 119*14*80mm
