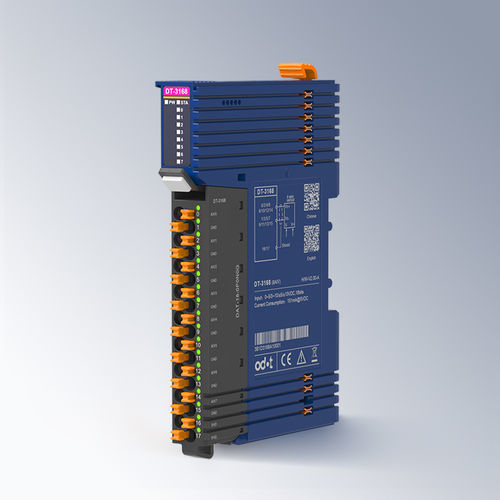

Analoges Eingangsmodul DT-3168

8 Kanäle8 AnalogeingängeStrom

Produktübersicht: 8-Kanal-Spannungseingangsmodul 0~5VDC/0~10VDC/±5VDC/±10VDC, 16-Bit Modulmerkmale: - Das Modul unterstützt 8 Kanäle für Spannungssignaleingang - Das Modul kann 0~5VDC, 0~10VDC, ±5VDC, ±10VDC mit 16-Bit-Auflösung erfassen - Das Modul verfügt über 8 LED-Anzeigen für analoge Eingangskanäle - Das Eingangssignal des Moduls ist ein einseitiger gemeinsamer Masseeingang - Die Filterzeit kann eingestellt werden - Kanäle können unabhängig deaktiviert werden - Das Modul verfügt über einen hochgeschwindigkeitsredundanten Backplane-Bus mit steckbaren Klemmenblöcken Technische Parameter: Allgemeine Parameter - Stromverbrauch: 157mA@5VDC - Verdrahtungsdurchmesser: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Steckbare Klemme: Unterstützung - Backplane-Bus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Kanalanzahl: 8 Kanäle Spannungseingang - Eingangsspannungsbereich: 0~5VDC/0~10VDC/±5VDC/±10VDC - Auflösung: 16 Bit (einschließlich des Symbolbits) - Übergangszeit: 3.87ms/8 Kanäle (Filterstufe ist 0) - Eingangswiderstand: 100kΩ - Linearitätsfehler: ≤±0.01% - Temperaturfehler: ≤±0.005%/K - Wiederholbarkeit: ≤±0.05% (@25℃) - Messfehler: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Moduldiganose: ADC-Fehler: Unterstützung, Überlauf/Unterlauf: Unterstützung Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen: - 8 Spannungseingangskanäle - Eingangsbereiche: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - 16-Bit-Auflösung - LED-Anzeigen für jeden Kanal - Einseitiger gemeinsamer Masseeingang - Konfigurierbare Filterzeit - Individuelle Deaktivierung von Kanälen - Hochgeschwindigkeitsredundanter Backplane-Bus - Steckbare Klemmenblöcke - CE-zertifiziert - Betriebstemperatur: -35℃ bis 60℃ (horizontal), -35℃ bis 50℃ (vertikal) - Lagertemperatur: -40℃ bis 85℃ - Schutzgrad: IP20
