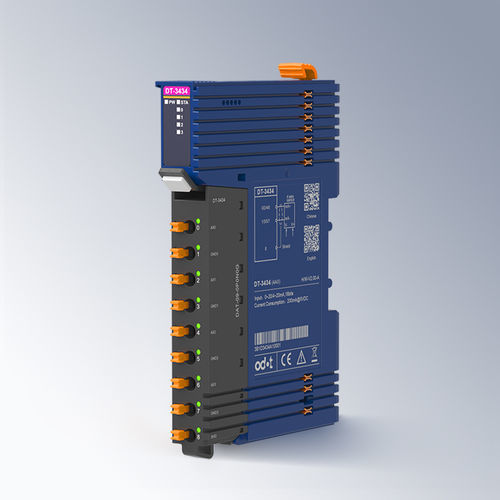

Analoges Eingangsmodul DT-3434

4 Kanäle4 AnalogeingängeStrom

Produktübersicht: - 4-Kanal-Stromeingangsmodul 0&4~20mA, 16 Bit Modulmerkmale: - Das Modul unterstützt die Erfassung von Stromsignalen auf 4 Kanälen. - Eingangsbereich: Erfassung von Stromsignalen 0~20mA oder 4~20mA, 16 Bit Auflösung. - Das Modul verfügt über 4 analoge Eingangsanzeigen. - Das Eingangssignal des Moduls ist zwischen den Kanälen isoliert. - Hochgeschwindigkeitsredundanter Backplane-Bus mit steckbaren Klemmenblöcken. Technische Parameter: Allgemeine Parameter - Stromverbrauch: 200mA@5VDC - Kabeldurchmesser: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Steckbare Klemmen: Unterstützung - Backplane-Bus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Kanalanzahl: 4-Kanal-Stromeingang - Eingangsbereich: 0~20mA/4~20mA - Auflösung: 16 Bit (einschließlich des Symbolbits) - Übergangszeit: 2ms/4 Kanäle (der Filterpegel ist 0) - Eingangsimpedanz: 120Ω - Linearitätsfehler: ≤±0.01% - Temperaturfehler: ≤±0.005%/K - Wiederholbarkeit: ≤±0.05% (@25℃) - Messfehler: ≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃) - Moduldiganose: ADC-Fehler: Unterstützung, Leitungsbrucherkennung: Unterstützung, Überlauf /Unterlauf: Unterstützung Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A) Hauptspezifikationen: - 4-Kanal-Stromeingang (0~20mA/4~20mA) - 16-Bit-Auflösung - Kanal-zu-Kanal-Isolation - Hochgeschwindigkeitsredundanter Backplane-Bus - Steckbare Klemmenblöcke - CE-zertifiziert - Betriebstemperatur: -35℃~60℃ (horizontal), -35℃~50℃ (vertikal) - Schutzgrad: IP20
