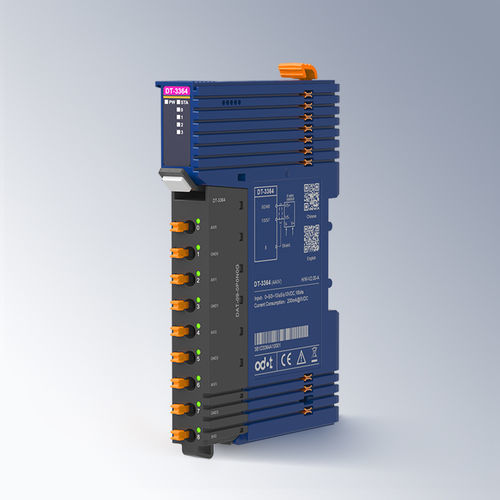

Analoges Eingangsmodul DT-3364

4 Kanäle4 AnalogeingängeSpannung

Produktübersicht:4 Kanäle Spannungseingangsmodul 0~5VDC/0~10VDC/±5VDC/±10VDC, 16 BitsModuleigenschaften:Das Modul unterstützt 4 Kanäle des Spannungseingangs.Eingangsbereich: 0~5VDC, 0~10VDC, -5VDC~5VDC, -10VDC~10VDC Spannungseingang, mit 16 Bits Auflösung.Das Modul verfügt über 4 analoge Eingangskanal-LED-Anzeige.Das Modul-Eingangssignal ist zwischen den Kanälen isoliert.Modul-Hochgeschwindigkeits-Rückwandbus mit steckbaren Klemmenblöcken.Technische Parameter:Allgemeine ParameterModulverbrauch200mA@5VDCVerdrahtungsdurchmesserMin.0.2mm²(AWG24)Max.1.5mm²(AWG16)Klemme steckbarUnterstützungRückwandbusDoppelbusredundanzEinbau35mm DIN-SchieneAbmessung119*14*80mmProduktzertifizierungCE-ZertifizierungEingangsparameterAnzahl der Kanäle4 Kanäle SpannungseingangEingangsspannungsbereich0~5VDC/0~10VDC/±5VDC/±10VDCKanalisolierungUnterstützungEingangsimpedanz1MΩAuflösung16 Bits (einschließlich Symbolbit)Übertragungszeit4ms/ 4 Kanäle (Filterpegel ist 0)Linearitätsfehler≤±0.01%Temperaturfehler≤±0.005%/KWiederholbarkeit≤±0.05% (@25℃)Messfehler≤±0.2% (@25℃), ≤±0.4% (@-35℃~60℃)ModuldiagnoseADC-Fehler: supportOverflow/Underflow: unterstützungUmgebungsparameterHorizontale Installation Betriebstemperatur-35℃~60℃Vertikale Installation Betriebstemperatur-35℃~50℃Lagertemperatur-40℃~85℃Umgebungsfeuchtigkeit5%~95%RH (keine Kondensation)Installationshöhe<2000mVerschmutzungsgradⅡSchutzgradIP20Mechanische EigenschaftenErfüllen IEC60068-2-6, IEC6008-2-27IsolationswiderstandErfüllt IEC61131-2EMC-LeistungErfüllt IEC61131-2, IEC61000-4(ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A)SURGE: Gleichtakt ±2kV, Leistungsstufe AEFT: ±2kV, Leistungsstufe ACKanäle: 4 SpannungseingängeEingangsbereich: 0~5VDC, 0~10VDC, ±5VDC, ±10VDCAuflösung: 16 BitEingangsimpedanz: 1MΩModulverbrauch: 200mA@5VDCEinbau: 35mm DIN-SchieneAbmessung: 119*14*80mmBetriebstemperatur: -35℃~60℃ (horizontal), -35℃~50℃ (vertikal)Lagertemperatur: -40℃~85℃Schutzart: IP20Zertifizierung: CE
