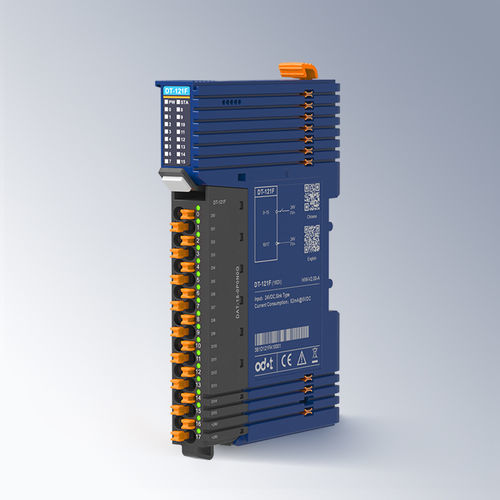

Digitales Eingangsmodul DT-121F

16 Kanäle16 Digitaleingängefür DIN-Schiene

Digitales Eingangsmodul mit 16 Kanälen 24VDC/PNP/hoher Pegel gültig Modulmerkmale - Das Modul unterstützt 16 digitale Eingangskanäle, der hohe Eingangspegel ist gültig, es könnte einen PNP-Sensor unterstützen. - Das Modul könnte das digitale Ausgangssignal von Feldeinrichtungen (Trockenkontakt oder aktiver Ausgang) erfassen. - Das Modul könnte an einen 2- oder 3-Draht-Digitalsensor angeschlossen werden. - Das Modul unterstützt die Haltefunktion des Eingangssignals, und die Haltezeit kann eingestellt werden. - Das Modul verfügt über 16 digitale Eingangskanäle mit LED-Anzeige an jedem Kanal. - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken. Technische Parameter Allgemeine Parameter - Stromverbrauch: Max.52mA@5VDC - Feldstromversorgung: 19.2~28.8VDC (Nennwert: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Steckbare Klemme: Unterstützung - Rückwandbus: Doppelte Busredundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Anzahl der Kanäle: 16 Eingangskanäle - Anzeige: 16 Kanalanzeigen - Eingangsmerkmale: IEC 61131, Typ 3 - Signal “0”: -30~5VDC - Signal “1”: 11~30VDC - Mindestspannung: -30VDC - Maximalspannung: 30VDC - Eingangsstrom: 5.26mA@24VDC - Eingang Verzögerung: OFF zu ON: Max.500μs, ON zu OFF: Max.500μs Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A)
