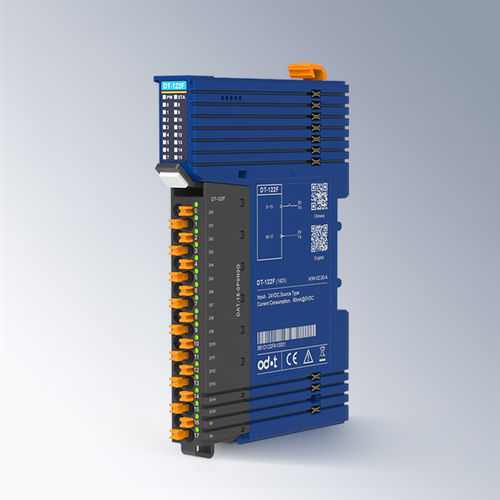

Digitales Eingangsmodul DT-122F

16 Kanäle16 DigitaleingängeStrom

Digitales Eingangsmodul mit 16 Kanälen 24VDC/NPN/niedriges Niveau gültig Moduleigenschaften - Das Modul unterstützt 16 Kanäle für digitale Eingänge, unterstützt Niedrigpegeleingänge und kann an den NPN-Sensor angeschlossen werden. - Das Modul kann das digitale Ausgangssignal von Feldeinrichtungen (Trockenkontakt oder aktiver Ausgang) erfassen. - Das Modul kann an einen 2- oder 3-Draht-Digitalsensor angeschlossen werden. - Das Modul unterstützt die Haltefunktion für Eingangssignale, die Haltezeit kann eingestellt werden. - Das Modul verfügt über eine LED-Anzeige für 16 digitale Eingangskanäle. - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken. Technische Parameter Allgemeine Parameter - Stromverbrauch: 60mA@5VDC - Feldstromversorgung: 19.2~28.8VDC (Nominal: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Steckbare Klemmen: Unterstützung - Rückwandbus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessungen: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Anzahl der Kanäle: 16 Kanäle Eingang - Anzeige: 16 Kanalanzeigen - Eingangsmerkmale: IEC 61131, Typ 3 - Signal “0”: -5~30VDC (Referenzpotential FV+) - Signal “1”: -30~-11VDC (Referenzpotential FV+) - Mindestspannung: -30VDC - Maximalspannung: 30VDC - Eingang Verzögerung: AUS zu EIN: Max.500μs, EIN zu AUS: Max.500μs Umgebungsparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umgebungsluftfeuchtigkeit: 5%~95%RH (keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: Ⅱ - Schutzart: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±6kV, Leistungsstufe A; Luftentladung ±8kV, Leistungsstufe A; SURGE: Gleichtakt ±2kV, Leistungsstufe A; EFT: ±2kV, Leistungsstufe A)
