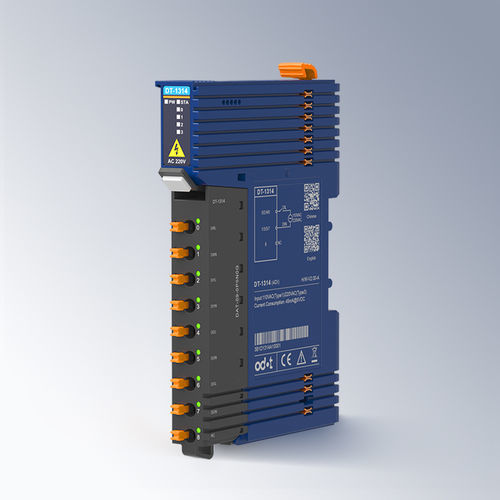

Digitales Eingangsmodul DT-1314

4 Digitaleingänge4 Kanälefür DIN-Schiene

Digitales Eingangsmodul mit 4 Kanälen 110 VAC/220VAC - Das Modul unterstützt 4 Kanäle für digitale Eingänge und 110 VAC /220VAC Eingänge. - Das Modul kann das digitale Ausgangssignal der Feldeinrichtungen (Trockenkontakt oder aktiver Ausgang) erfassen. - Das Modul kann an 2- oder 3-Draht-Digitalsensoren angeschlossen werden. - Das Modul verfügt über 4 unabhängige Kanäle und ist zwischen den Kanälen isoliert. - Das Modul unterstützt die Haltefunktion für Eingangssignale, und die Haltezeit kann eingestellt werden. - Das Modul verfügt über 4 LED-Anzeigen für digitale Eingangskanäle. - Hochgeschwindigkeits-Redundanz-Rückwandbus mit steckbaren Klemmenblöcken. Technische Parameter Allgemeine Parameter - Stromverbrauch: 45mA@5VDC - Feldstromversorgung: 19.2~28.8VDC (Nennwert: 24VDC) - Verdrahtungsdurchmesser: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Steckbare Klemme: Unterstützung - Rückwandbus: Doppelte Bus-Redundanz - Installation: 35mm DIN-Schiene - Abmessung: 119*14*80mm - Produktzertifizierung: CE-Zertifizierung Eingangsparameter - Anzahl der Kanäle: 4 Eingangskanäle - Anzeige: 4 Kanalanzeigen - Eingangsmerkmale: IEC 61131, Typ 1@110VAC/ Typ 3@220VAC - Spannungsfrequenz: AC (47 Hz bis 63 Hz) - Nennwert: 100~240VAC - Signal “0”: 0~40VAC - Signal “1”: 74~264VAC - OVC: II - Eingang Verzögerung: AUS zu EIN: Max.4ms, EIN zu AUS: Max. 10ms - Kanal-Isolation: Isolation Umweltparameter - Betriebstemperatur bei horizontaler Installation: -35℃~60℃ - Betriebstemperatur bei vertikaler Installation: -35℃~50℃ - Lagertemperatur: -40℃~85℃ - Umwelthumidity: 5%~95%RH (Keine Kondensation) - Installationshöhe: <2000m - Verschmutzungsgrad: II - Schutzgrad: IP20 - Mechanische Eigenschaften: Entspricht IEC60068-2-6, IEC6008-2-27 - Isolationswiderstand: Entspricht IEC61131-2 - EMV-Leistung: Entspricht IEC61131-2, IEC61000-4 (ESD: Kontaktentladung ±8kV, Luftentladung ±15kV, Leistungsstufe B; SURGE: Gleichtakt ±3kV, Leistungsstufe B; EFT: ±2kV, Leistungsstufe A)
