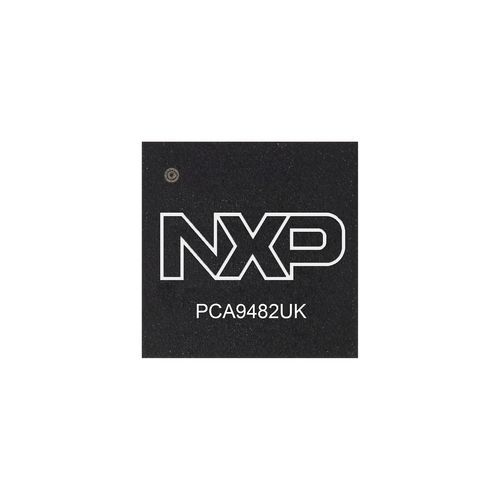

Controller für Batterieladegerät PCA9482

Der PCA9482UK ist ein hochintegrierter Schaltkondensator-Wandler mit eingebettetem OVPFET, der den doppelten Ausgangsstrom für Schnellladeanwendungen mit einer 1-Zellen-Batterie liefern soll. Der Baustein arbeitet im 2:1-Schaltbetrieb mit sehr hohem Wirkungsgrad (> 96,5%, bei VVOUT = 4 V, IVOUT = 5 A), im 1:2-Schaltbetrieb oder im 1:1-Modus mit Vorwärts- und Rückwärtsrichtung. Der Chip wird in einem 3,02 mm x 2,72 mm, 6 x 7 Bumps, 0,4mm Pitch WLCSP-Gehäuse angeboten. Merkmale Wesentliche Merkmale Zweiphasen-Schaltkondensator für einzellige Batterie Mehrere Betriebsarten: 2:1, 1:2, vorwärts und rückwärts 1:1 5 V bis 10,2 V Eingangsspannung Max. 7 A Ausgangsstrom Integrierter OVP-FET für Schutz und Regelung Leistung > 96,5% Wirkungsgrad bei 5 A Schutzmaßnahmen Überspannungsschutz Unterspannungsschutz Thermische Abschaltung Kurzschlussschutz an OVP_OUT und fliegendem Kondensator beim Einschalten Überstrom- und Rückstromschutz Watchdog-Timer Andere Leader und Follower für paralleles Laden 8 Kanäle 12-bit ADC 1 Mbit/s I2C-Bus-Zielschnittstelle Anwendungen Mobil Tragbare elektronische Geräte mit Hochvolt-Direktaufladung Smartphone Tablet
