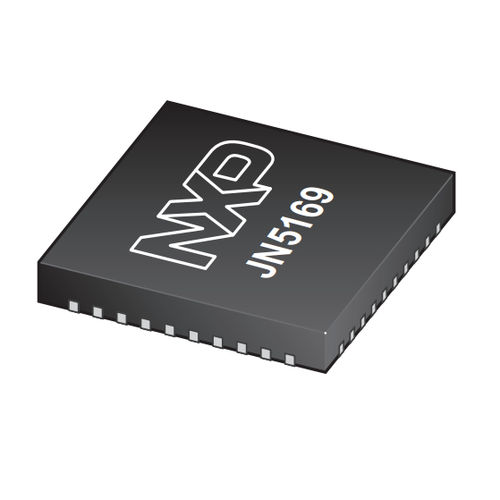

32-Bit-Mikrocontroller JN5169

zur drahtlosen Übertragunggeringe Leistungprogrammierbar

Der JN5169 ist ein drahtloser Mikrocontroller mit extrem niedrigem Stromverbrauch und hoher Leistung, der für ZigBee-Anwendungen geeignet ist. Er verfügt über 512 kB eingebetteten Flash, 32 kB RAM und 4 kB EEPROM-Speicher, was eine OTA-Upgrade-Fähigkeit ohne externen Speicher ermöglicht. Der 32-Bit-RISC-Prozessor bietet eine hohe Kodiereffizienz durch Befehle mit variabler Breite, eine mehrstufige Befehlspipeline und einen stromsparenden Betrieb mit programmierbaren Taktfrequenzen. Er enthält außerdem einen IEEE802.15.4-kompatiblen 2,4-GHz-Transceiver und eine umfassende Mischung aus analogen und digitalen Peripheriegeräten. Der klassenbeste RX-Betriebsstrom (bis zu 13 mA und 0,7 μA Sleep-Timer-Modus) sorgt für eine hervorragende Batterielebensdauer und ermöglicht den Betrieb direkt mit einer Knopfzelle. Die Peripheriegeräte unterstützen eine breite Palette von Anwendungen. Dazu gehören ein 2-Draht-kompatibler I²C-Bus und ein SPI-Bus, die entweder als Master oder als Slave betrieben werden können, ein 6-Kanal-ADC mit einem Batteriemonitor und einem Temperatursensor. Es kann eine große Schaltmatrix mit bis zu 100 Elementen oder alternativ ein kapazitives Touchpad mit 40 Tasten unterstützen. Merkmale Vorteile Ein einziger Chip für den Betrieb von Stack und Anwendung Lösung mit sehr geringem Stromverbrauch für lange Batterielebensdauer; über 10 Jahre Sehr niedriger RX-Strom für niedrige Standby-Leistung von netzbetriebenen Knotenpunkten Integrierter Leistungsverstärker für große Reichweite und robuste Kommunikation Hohe Toleranz gegenüber Störungen durch andere 2,4-GHz-Funkquellen Unterstützt mehrere Netzwerkstacks Leistungsstarke 32-Bit-RISC-CPU für hohe Leistung und geringen Stromverbrauch Großer eingebetteter Flash-Speicher für Firmware-Updates über die Luft ohne externe
