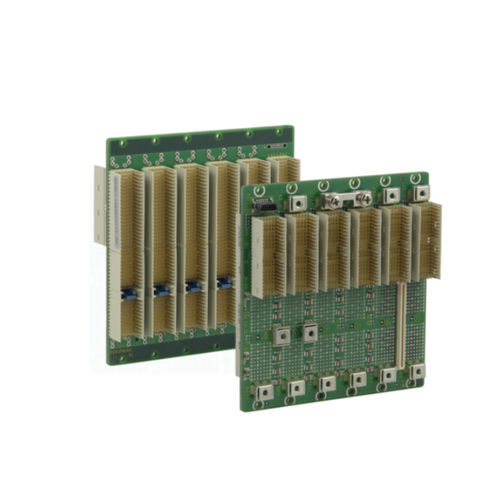

CompactPCI-Backplane 23006-765PICMG1-5 Steckplätze
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Format
- PICMG, CompactPCI
- Anzahl der Steckplätze
- 1-5 Steckplätze
Beschreibung
Die CompactPCI Backplanes von nVent SCHROFF verfügen dank SMD-Komponenten, Keramikkondensatoren und Einpresssteckverbinder über erstklassige Signalintegrität und MTBF-Werte
Merkmale
Konform zu: PICMG 2.0 R3.0 CompactPCI-Core-Spezifikation, PICMG 2.1 R2.0 Hot-Swap-Spezifikation, PICMG 2.9 R1.0 System Management Bus-Spezifikation, PICMG 2.10 R1.0 Keying-Spezifikation
Verbindung/Trennung des Digital-GND und Chassis-GND über die Verschraubung möglich
V(I/O) auf +3,3 V oder +5 V einstellbar
Einspeisung der Versorgungsspannungen über Power-Bugs (Ringöse M4), FASTONs
Außenlagen als GND-Flächen ausgeführt
Utility Steckverbinder für Statussignale (SMCQ)
Mehrere Backplanes können ohne Slotverlust aneinandergereiht werden
Hervorragende Hochfrequenz-Rauschunterdrückung und sehr hohe MTBF Werte durch keramische Kondensatoren
Intelligent Plattform Management Bus (IPMB) Steckverbinder nach PICMG 2.9
