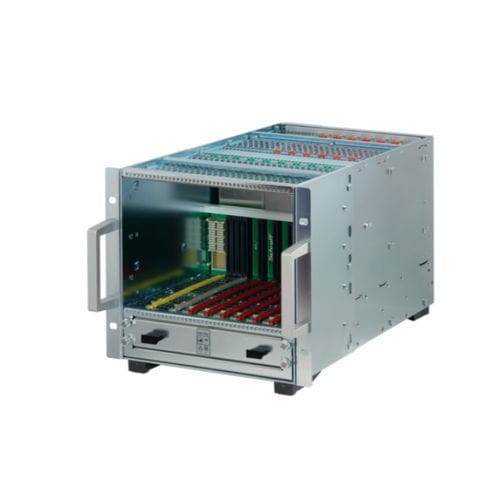

MicroTCA-Plattform / auf Rack 11850-021

Das System ist für die Entwicklung und Labortests konzipiert. Das Hot-Swap-Lüftermodul mit EMMC sorgt dafür, dass die vorderen und hinteren Slots ausreichend bei gleichzeitig niedrigem Geräuschpegel gekühlt werden. Die Lüfterdrehzahl ist für den Front- und Rearbereich getrennt und mittels MCH einstellbar. Die Backplane verfügt über Clock- und Triggerleitungen gemäß PICMG MTCA.4 sowie über Interlocks. Sie bietet zudem Direktverbindungen für SAS/SATA zwischen den AMCs. Merkmale Gemäß Spezifikation PICMG MTCA.4 R1.0 5 HE, 42 TE Cube-System für 6 Double Mid-size und 1 Double Full-size AdvancedMC-Module, 1 Double Full-size MCH und 1 Double Full-size Power Modul 6 Rear Transition-Modul-Slots für Double Mid-size Module und ein Slot für ein Double Full-size Modul Backplane mit Star-Topologie, direkte Verbindungen für S-ATA/SAS, Clock- und Triggerleitung nach PICMG MTCA.4 Clock-Topologie nach PICMG AMC.0 R2.0 Hot-Swap-Lüftereinschub mit Cooling Unit Manager (CU EMMC), Luftstrom von unten nach oben, Lüfterdrehzahl für den vorderen und hinteren Bereich kann über MCH separat eingestellt werden Luftfilter von vorne zugänglich
