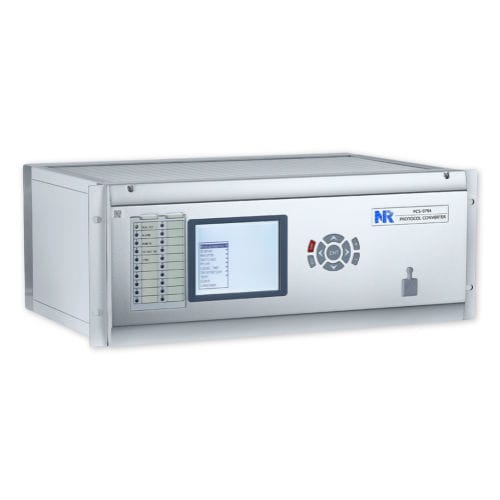

Telemetrie-Gateway PCS-9794

Industriefür KommunikationSerie

Übersicht
Der PCS-9794 ist ein Protokollkonverter für Stationsautomatisierungssysteme (SAS). Er fungiert als Kommunikationsmanager, der Signale zwischen stationärem SCADA/Schutzmanagement und bay‑level IEDs abbildet und übersetzt. Das Gerät unterstützt IEC 61850, IEC 60870-5-103 und Modbus und bietet serielle sowie Ethernet-Schnittstellen für flexible Integration.

Funktionen

• Protokollkonvertierung — Ermöglicht Signalumwandlung und Datenaustausch zwischen Stations- und Bay-Netzwerken zur Erfüllung unterschiedlicher Projektanforderungen.
• IED-Datenerfassung — Erfasst SOE, Betriebsignale und Messwerte von Schutzrelais, Zählern und anderen IEDs über serielle und Ethernet-Ports.
• SCADA/RTU-Kommunikation — Schnittstelle zu lokalem SCADA und Schutzmanagement; kann Daten via RTU an Leitstellen oder verteilte Steuerzentren weiterleiten; Mapping-Tabellen sind individuell konfigurierbar.
• Kommunikationsüberwachung — Überwacht Kommunikationszustände mit anpassbarem Mapping und Statusmeldungen.
• Signalsynthese — Unterstützt konfigurationsbasierte logische und arithmetische Operationen (AND, OR, NOT, XOR, +, -, ×, ÷) zur Bildung übertragener Signale.
• Lokale binäre Ausgänge — Optionales I/O-Modul liefert konfigurierbare lokale Ausgänge, steuerbar über Zusatzsoftware.
• Konfigurierbare LED-HMI — Front-LEDs zeigen binäre Zustände (Alarm, Kommunikation, Schaltzustand); auswählbare Farben (grün, rot, gelb) für konfigurierbare Anzeigen.
• Zugriffssteuerung — Kritische Aktionen (Fernsteuerung, Einstellungsänderungen) erfordern Benutzerrechte; Passwort konfigurierbar über lokales LCD.
• Befehlsprotokoll und Abfrage — Protokolliert Befehle und Vorgänge (Befehlsausführung, Einstellungen, Rücksetzungen) mit durchsuchbaren und filterbaren Logs.
• Ereignishistorie — Zeichnet automatisch Service-Ereignisse, Zustandsänderungen, IED-Alarme und Kommunikationsfehler auf.
• Dual-Device-Redundanz — Unterstützt Redundanzstrategien mit zwei elektrisch unabhängigen Geräten (separate Stromversorgung, Kommunikation und Firmware) und Austausch zwischen Geräten via elektrischer/Netzverbindung.
• Consistency-IP für Dual-Netz — Im Downlink-Dual-Netz-Modus (Master/Slave) verwenden beide Geräte dieselbe Stationsnetz-IP gegenüber den IEDs.
• Zeit-Synchronisation — Unterstützt PPS, PPM, IRIG-B, Zeitmeldungen und SNTP zur Vereinheitlichung der Uhren angeschlossener IEDs.
• Online-Wartung & Monitoring — Netzwerkbasierte Überwachung des Gerätezustands, Anzeige von Port-Meldungen, Feldkonfiguration, Datenbankansicht, virtuelle Messung, Dateitransfer und Remote-Neustart zur Unterstützung von Upgrades.
• Selbstdiagnose — Permanente Hardware‑/Software‑Überwachung; bei Störung blockiert das Gerät den Betrieb und meldet Alarm; im Redundanzmodus kann ein Backup-Gerät übernehmen.

Technische Daten

• Modell: PCS-9794
• Unterstützte Protokolle: IEC 61850, IEC 60870-5-103, Modbus
• Kommunikationsschnittstellen: serielle Anschlüsse und Ethernet-Ports
• Optionales I/O-Modul für konfigurierbare lokale binäre Ausgänge
• LED-HMI-Anzeigen konfigurierbar in drei Farben (grün, rot, gelb)
• Benutzerrechte und Passwortverwaltung konfigurierbar über lokales LCD
• Aufzeichnung von Befehlen und Ereignissen mit Such- und Filterfunktionen
• Redundanz: Dual-Device-Strategien mit unabhängiger Stromversorgung, Kommunikation und Firmware; elektrischer und Netz-Austausch zwischen Geräten
• Consistency-IP-Unterstützung für Master/Slave-Downlink-Dual-Netz-Modus
• Zeit-Synchronisation: PPS, PPM, IRIG-B, Zeitmeldung, SNTP
• Signalsynthese: logische (AND, OR, NOT, XOR) und arithmetische (+, -, ×, ÷) Operationen
• Online-Wartung/Monitoring: Betriebszustand, Port-Meldungen, Feldkonfiguration, Datenbankansicht, virtuelle Messung, Dateitransfer, Remote-Neustart
• Selbstdiagnose mit automatischer Sperre und Übernahme durch Backup im Redundanzmodus
• Konfigurierbare Mapping-/Übertragungstabellen für SCADA/RTU
