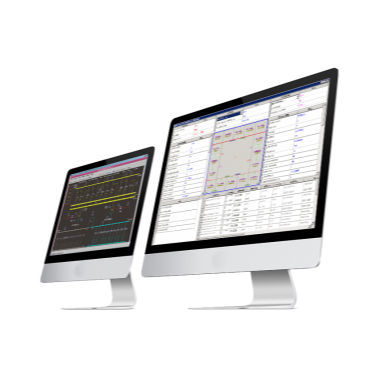

Analyse-Kontrollsystem PCS-9700

Schutzzur ÜberwachungStell

Übersicht
Der PCS-9700 ist eine Automatisierungslösung für Umspannwerke, Kraftwerke und industrielle Stromversorgungssysteme. Er integriert Schutz, Steuerung, Ethernet, IT und Kommunikationstechnologien gemäß internationalen Standards. Das System ist vollständig IEC 61850-kompatibel und verwendet eine schichtweise verteilte Architektur mit bahnenorientierter und objektorientierter Struktur zur Gewährleistung von Zuverlässigkeit, Erweiterbarkeit und Wartungsfreundlichkeit.

Anwendungen

• Übertragungs- und Verteilungsstationen vom Verteilnetz bis hin zu sehr hohen Spannungen
• Stromerzeugung, Energieversorger und industrielle elektrische Anlagen
• Neubauten und Modernisierungen von Umspannwerken
• Gasisolierte und luftisolierte Schaltanlagen
• U-Bahn-Systeme, Stadtbahnen und elektrifizierte Eisenbahnen

Funktionen

• Echtzeit-Datenerfassung und -verarbeitung
  Das System erfasst und verarbeitet Echtzeitmesswerte und Statusdaten von baugruppenbezogenen Geräten.
• Schaltvorgänge, Synchronprüfung und Verriegelung
  Führt sequenzielle Operationen an Leistungsschaltern, motorbetätigten Trennern, Transformatorstropfenwechslern und Anlagen zur Blindleistungsregelung aus. Bay-Control-Einheiten führen Steuerbefehle, Synchronprüfungen und elektrische Verriegelungen durch. Verriegelungslogik kann bearbeitet, kompiliert und heruntergeladen werden.
• Kommunikation mit Leitstelle
  Die Kommunikation mit der Leitstelle ist unabhängig von der lokalen HMI. Steuerbefehle können direkt von der Leitstelle gesendet werden. Unterstützt IEC-Standardprotokolle sowie weitere Protokolle wie DNP3.0 und die IEC 60870-Serie über Konverter.
• Zeitsynchronisation
  Empfängt GPS-Zeitsignal zur Uhrensynchronisation; absolute Zeit wird im Netzwerk verteilt. Unterstützt Sekunden-/Minuten-Impuls-Eingang über RS-485 oder potentialfreien Kontakt sowie IRIG-B (AC oder DC).
• Schnittstellen zu Fremd-IEDs
  Protokollkonverter gemäß IEC 61850 ermöglichen die Integration von Fremd-IEDs, indem nicht-IEC-Protokolle in IEC 61850 konvertiert werden, um vollständige Automatisierung zu ermöglichen.
• Schutz- und Fehlerdatenverwaltung
  Erfasst Schutz- und Fehlerdaten, bietet lokale Anzeige, Analyse und Verarbeitung sowie Werkzeuge zur Fehleranalyse und Übermittlung von Berichten an Leitstellen zur schnellen Entscheidungsunterstützung.
• PLC-Funktionen (IEC 61131)
  Programmierbare Steuerfunktionen gemäß IEC 61131 für sequenzielle Logik auf Geräte-, Gruppen- und Stationsniveau.

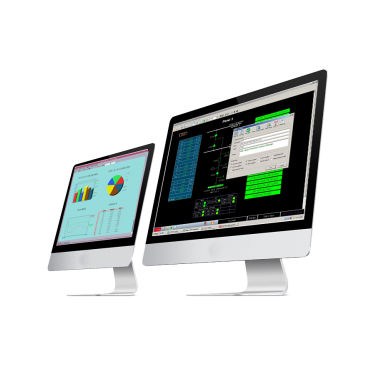

• SAS / HMI-Software
  Bietet HMI-Software für Datenbankeinrichtung und -wartung; Blindleistungs- und Spannungsregelung; konfigurierbare Alarmbearbeitung; Ereignisprotokollierung und Nachanalyse; Diagramme und Berichte; On-line-Berechnungen; Betriebsmanagement; Diagnose und Wiederherstellungsunterstützung.

Merkmale / Technische Daten

• Modell: PCS-9700 (Renewable Energy SCADA)
• Normenkonformität: IEC 61850, IEC 60870-5-103
• Unterstützte Protokolle: IEC-Protokolle, DNP3.0, 1801 und weitere über Protokollkonverter
• Architektur: Schichtweise verteilt, bahnenorientiert und objektorientiert
• Station-Bus: 100 Mbps Ethernet
• Bay-Level-Bus: Doppeltes 100 Mbps Ethernet (Redundanz)
• Process-Bus: Redundantes Gigabit oder 100 Mbps Ethernet über Glasfaser
• Zeitsynchronisation: GPS-Zeitsignal; IRIG-B (AC/DC); RS-485 oder potentialfreier Impulseingang
• PLC-Standard: IEC 61131 konforme programmierbare Steuerung
• HMI / SAS: Windows- und UNIX-Unterstützung; DBMS: SQL Server (Windows) oder ORACLE (UNIX)
• Bay-Control-Hardware: 32-Bit-CPU + DSP; Echtzeit-Multitask-OS
• Protokollkonverter: RCS-9794A/B für Protokollkonversion und Integration
• Typische Anwendungen: Verteilung bis zu sehr hoher Spannung, Kraftwerke, Energieversorger, industrielle elektrische Systeme, GIS/AIS-Schaltanlagen, städtische und Eisenbahnsysteme
