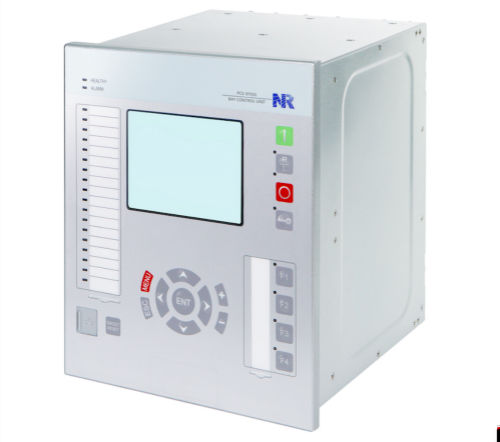

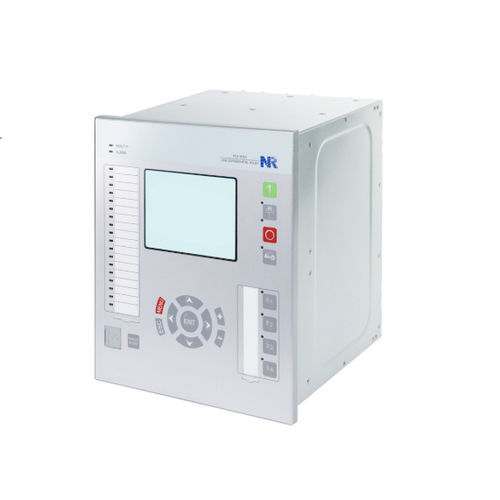

Kontrolleinheit PCS-9705S

Produktübersicht
Die PCS-9705S Bay Control Unit (BCU) ist ein universelles Gerät für Steuerung, Schutz und Automatisierung in Umspannwerken, Kraftwerken und industriellen Anwendungen. Das modulare Hardware-Design ermöglicht kundenspezifische Anpassungen. Einsetzbar in konventionellen und digitalen Umspannwerken, unterstützt die PCS-9705S IEC 61850 Edition 1 und 2 und bietet MMS/GOOSE/SV Schnittstellen. Die Prozessebene unterstützt Peer-to-Peer- und Netzwerkmodes (Single/Dual). Die Stationsebene sendet und empfängt MMS- und GOOSE-Nachrichten für Verriegelung und Statussignalisierung.

Schutzfunktionen

• Sechstufiger Phasen-Überstromschutz (50/51P)
• Sechstufiger Erdfehler-Überstromschutz (50/51G)
• Zweistufiger Negativsequenz-Überstromschutz (50/51Q)
• Unterstromschutz (37)
• Zweistufiger Phasen-Überspannungsschutz (59P)
• Positivsequenz-Überspannungsschutz (59Pos)
• Zweistufiger Negativsequenz-Überspannungsschutz (59Q)
• Zweistufiger Restüberspannungsschutz (59G)
• Zweistufiger Phasen-Unterspannungsschutz (27P)
• Sechstufiger Überfrequenzschutz (81O)
• Sechstufiger Unterfrequenzschutz (81U)
• Sechstufiger Frequenzänderungs-Rate-Schutz (81R)
• Zweistufiger Rückspeiseschutz (32R)
• Leistungsschalter-Fehler-Schutz (50BF)
• Transfer Trip (TT)
• Automatisches Wiedereinschalten (79)

Schaltfunktionen

• Schaltgeräte-Steuerung
• Doppelpunkt-Status-Synthese
• Umschaltung Fern-/Lokalbetrieb
• Verriegelungslogik für Steuerung
• Direktsteuerung
• Schließ-Synchronismusprüfung mit auswählbarer Spannungsquelle
• Schaltgeräte-Betriebszähler
• Stellungsanzeige und -steuerung der Abstufung (Tap)
• Automatische Spannungsregelung (90V)
• Parallele Spannungsregelung (PVR)

Messung und Abrechnung

• Spannung (U), Strom (I), Wirkleistung (P), Blindleistung (Q), Leistungsfaktor (Cos)
• Positive, negative und Nullsequenzen
• Oberschwingungen bis zur 15. Ordnung
• Energiewirtschaftliche Messung (Wirk-/Blindenergie, Import/Export)
• Power-Quality-Überwachung (THD, Abweichung und Unsymmetrie)
• DC-Analogeingänge (0~±20mA oder 0~±10V)
• DC-Analogausgänge (4~20mA, 0~10V, 0~5V oder 0~20mA)

Überwachung

• CT-Stromkreis-Fehlerüberwachung (CTS)
• VT-Spannungskreis-Fehlerüberwachung (VTS)
• Selbstdiagnose
• Fehleraufzeichnung: Puffer bis zu 10.000 Abtastpunkten bei 4,8 oder 9,6 kHz
• Ereignisrekorder: 1024 Zustandsänderungen, 1024 Überwachungsereignisse, 256 Steuerlogs und 1024 Gerädelogs
• Störungsrekorder: 32 Störungsaufzeichnungen mit Wellenformen (COMTRADE-kompatibel)
• Einlinienbild-Darstellung im Display

Kommunikation

• Protokolle: Modbus, DNP3, IEC 60870-5-103, IEC 61850 Ed.1 & Ed.2, PRP (IEC 62439), HSR (IEC 62439), RSTP (IEEE 802.1w)
• Unterstützung für digitale Umspannwerke (MMS/GOOSE/9-2LE SV)
• Erweiterbare Kommunikationsschnittstellen
• IEC 61850 MMS-Server und IEC 61850-8-1 GOOSE Unterstützung
• Bis zu vier 10Base-T/100Base-TX Kupfer-Ethernet-Ports
• Bis zu vier 100Base-FX optische Ethernet-Ports
• Zwei RS-485 serielle Ports (Kommunikation/Drucker)
• Ein RS-485/TTL serieller Port und ein BNC-Anschluss zur Zeitsynchronisation
• RJ45 Debug-Ports vorne und hinten

Technische Spezifikationen

• Modell: PCS-9705S
• Typ: Bay Control Unit (BCU) für Schutz, Steuerung und Automatisierung
• Anwendungen: Umspannwerke, Kraftwerke und industrielle Umgebungen
• Modulares Hardware-Design für kundenspezifische Konfigurationen
• Unterstützung IEC 61850 (Edition 1 & 2) für Signalmodellierung und digitale Umspannwerksintegration
• Netzwerkschnittstellen: MMS, GOOSE, SV; Peer-to-Peer und Single/Dual Network Modi
• Umfassende Schutz-, Steuer- und Messfunktionen (siehe Listen)
• Messfunktionen: Sequenzen, Oberschwingungen bis 15. Ordnung, Energiezählung Import/Export
• Analoge I/O: DC-Eingänge 0~±20mA oder 0~±10V; DC-Ausgänge 4~20mA, 0~10V, 0~5V oder 0~20mA
• Überwachung: CT/VT-Überwachung und Selbstdiagnose
• Ereignis- und Störungsaufzeichnung (COMTRADE-kompatible Störungsprotokolle)
• Fehlerpuffer: bis zu 10.000 Abtastpunkte
• Kompatibilität mit industriellen Protokollen und digitalen Umspannwerksarchitekturen
