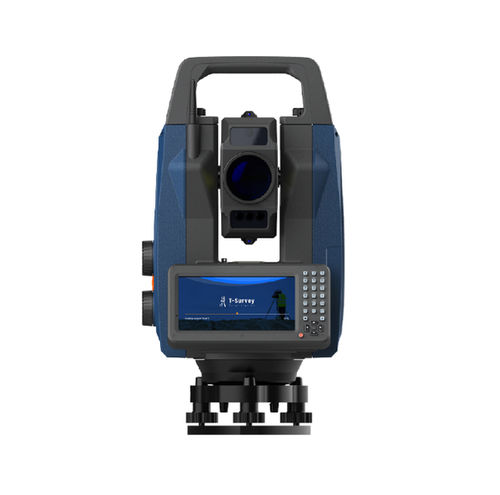

Reflektorlose Totalstation HTS-820

mit ReflektorPC-steuerbarmotorisiert

Übersicht
Das HTS-820 von Hi-Target ist eine robotische Totalstation für Einmannbetrieb auf schwierigem Gelände und komplexen Baustellen. Das hybride Tracking kombiniert mehrere Datenquellen, um den Prisma‑Lock auch bei Sichtbehinderungen zu halten und das Ziel automatisch wiederzuerfassen. Die bildbasierte intelligente Stationierung ersetzt manuelles Zentrieren und Höhenmessung des Instruments und liefert automatische Stationierung mit bis zu 1 mm Genauigkeit. Mietoptionen verfügbar.

Wesentliche Systemmerkmale
Der Antrieb liefert eine Maximaldrehgeschwindigkeit von 180°/s bei einer Richtungswechselzeit < 3,5 s und Winkelpositioniergenauigkeit ≤2″. Smart Prism Search bietet zwei Modi: 360° Super Search (planarer Laser) für 20–300 m und AI Search (Kamera + KI) bis 20 m. Optionales Pole Control System (UHF+IMU oder UHF+GNSS+IMU) ermöglicht vollständige Fernsteuerung jenseits von 600 m mit automatischer Neigungs‑Kompensation und GNSS‑basierter, kaposaldfreier Einrichtung.

Elektronik & Software
Getrieben von einem Qualcomm Octa‑Core 1,8 GHz Prozessor mit 3 GB RAM und 32 GB ROM. 5,5″ Touchscreen (720×1440 px, ≥500 cd/m²), 2 MP Kamera, LTE/WiFi/Bluetooth Konnektivität und Android OS. Gehäuse IP65. On‑board Software: T‑Survey; externer Controller: Hi‑Survey.

Hauptanwendungen

• Topografische Vermessung im Einmannbetrieb
• Absteckung / Staking out
• Infrastrukturvermessung: Brücken, Staudämme, Tunnel
• Maschinensteuerung und As‑built‑Prüfung

Technische Merkmale

• Modell: HTS-820
• Marke: Hi-Target
• Winkelmessung — Prinzip: rotativer Absolutencoder
• Winkelmessung — Genauigkeit: 2″
• Komparator: Doppelachse, Bereich ≥6′, Genauigkeit ≤1″
• Entfernung (Prisma): 1,5 m – 3.500 m
• Entfernung (Reflexfolie): 1,5 m – 500 m
• Entfernung Genauigkeit (Prisma): 2 mm + 2 ppm
• Entfernung Genauigkeit (Reflexfolie): 3 mm + 2 ppm
• Max Drehgeschwindigkeit: ≥180°/s
• Richtungswechselzeit: ≤3,5 s
• Steuerungspositionsgenauigkeit: ≤2″
• Okularvergrößerung: 30×
• Sichtfeld: 1°30′
• Minimale Fokussierentfernung: 1,5 m
• Leitlichtreichweite: 5–150 m
• Display: 5,5″ Touch, 720×1440 px, ≥500 cd/m²
• Prozessor: Qualcomm Octa‑Core 1,8 GHz
• RAM / ROM: 3 GB / 32 GB
• Betriebssystem: Android
• Kamera: 2 MP
• Konnektivität: LTE, WiFi 2,4 GHz Dual‑Band, Bluetooth BT2.1+EDR/3.0/4.2 LE
• Schnittstelle: Type‑C, TF‑Kartenslot
• Batterie: 70,56 Wh — Laufzeit ≥4,5 h
• Abmessungen: 226×227×423 mm
• Gewicht: 8.000 g
• Betriebstemperatur: −30°C bis +50°C
• Lagerungstemperatur: −40°C bis +70°C
• Schutzart: IP65
• Prismensuchmodi: 360° Super Search (20–300 m, planarer Laser); AI Search (bis 20 m)
• Pole Control (optional): Fernsteuerung über 600 m mit UHF+IMU oder UHF+GNSS+IMU; GNSS‑basierte Einrichtung ohne Referenzpunkte
• Intelligente bildbasierte Stationierung: automatisches Zentrieren und Höhenberechnung mit Millimetergenauigkeit

Communication Box (optional)

• Abmessungen: 102×95×128 mm
• Gewicht: 406 g
• Prozessor: Dual‑Core 1,2 GHz
• RAM / ROM: 128 MB / 8 GB
• UHF‑Funk: 900–920 MHz, 26 dB
• Batteriezeit: ≥10 h
• Leistungsaufnahme: ≤35,28 Wh
• RTK Genauigkeit (H/V): 8 mm + 1 ppm / 15 mm + 1 ppm RMS
• RTK Neigung: ±3 cm (≤30°)
• Optische Neigungsgenauigkeit: 3 mm + 0,6 mm/° (2σ, 0°–60°)
