Pneumatischer Ventilantrieb A series
drehbardoppeltwirkendeinfachwirkend mit Federrückstellung

Pneumatischer Ventilantrieb - A series - NIBCO - drehbar / doppeltwirkend / einfachwirkend mit Federrückstellung
Pneumatischer Ventilantrieb - A series - NIBCO - drehbar / doppeltwirkend / einfachwirkend mit Federrückstellung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
pneumatisch
Bewegung
drehbar
Konfigurierung
doppeltwirkend, einfachwirkend mit Federrückstellung
Weitere Eigenschaften
Edelstahl, mit Rostschutz, für Chemieanwendungen, mit Federrückstellung
Drehmoment

Max: 2.177,93 Nm
(1.606,36 ft.lb)

Min: 0,34 Nm
(0,25 ft.lb)

Druck

Max: 8,3 bar
(120,4 psi)

Min: 2,8 bar
(40,6 psi)

Beschreibung

Überblick
Die pneumatischen UniTorq A-Series Antriebe sind für anspruchsvolle Industrieanwendungen ausgelegt. Die Antriebe haben ein gegossenes Gehäuse aus Edelstahl Typ 304 oder 316 und sind in mehreren Größen erhältlich (A10, A30, A73, A148, A295, A470, A586, A1213). Verfügbare Konfigurationen: doppeltwirkend und mit Federrückstellung. Für korrosive Umgebungen sind Elektromagnetventile aus Edelstahl verfügbar.

Anwendungen / Einsatzumgebungen
  • Chemische Produktion und Verarbeitung
  • Küsten- und Marineanlagen
  • Lebensmittel- und Getränkeproduktion
  • Pharmazeutische Fertigung und Anlagen mit ätzenden Stoffen


Leistungs- und Drehmomentdaten
Die doppelwirkenden Drehmomente sind bei Versorgungsdrücken von 40, 60, 80, 100 und 120 PSI angegeben. Federrückstellwerte sind mit verschiedenen Federoptionen verfügbar.
  • A10 — Doppelwirkendes Drehmoment (in-lbs) bei 40 / 60 / 80 / 100 / 120 PSI: 74 / 111 / 148 / 184 / 221; Federrückstellmomente (verschiedene Federn): 3, 49, 31, 25, 43, 62, 80, 99, 117, 135, 154, 172, 190
  • A30 — 173 / 260 / 347 / 434 / 520; Federrückstellung: 3, 111, 73, 63, 101, 149, 188, 236, 274, 323, 361, 409, 448
  • A73 — 376 / 564 / 752 / 940 / 1128; Federrückstellung: 3, 246, 168, 130, 208, 318, 396, 506, 584, 694, 772, 883, 961
  • A148 — 803 / 1204 / 1605 / 2007 / 2408; Federrückstellung: 3, 523, 336, 280, 467, 681, 868, 1083, 1269, 1484, 1671, 1885, 2072
  • A295 — 1252 / 1878 / 2504 / 3130 / 3756; Federrückstellung: 3, 833, 556, 420, 696, 1046, 1322, 1672, 1948, 2298, 2574, 2924, 3200
  • A470 — 2140 / 3211 / 4281 / 5351 / 6421; Federrückstellung: 3, 1370, 911, 771, 1230, 1841, 2300, 2911, 3370, 3981, 4440, 5051, 5510
  • A586 — 3262 / 4892 / 6523 / 8154 / 9785; Federrückstellung: 3, 2213, 1483, 1049, 1778, 2680, 3409, 4310, 5040, 5941, 6671, 7572, 8301
  • A1213 — 6422 / 9633 / 12844 / 16056 / 19267; Federrückstellung: 3, 3819, 2767, 2603, 3655, 5814, 6866, 9025, 10078, 12236, 13289, 15447, 16500


Optionen
  • Elektromagnetventile aus Edelstahl für aggressive/corrosive Umgebungen
  • Mehrere Federabstimmungen (K#) für Federrückstellmodelle zur Anpassung von Start-/Enddrehmoment
  • Modell- und Größenauswahl zur Erfüllung von Drehmoment- und Druckanforderungen


Dokumentation
  • UniTorq A-Series (Stainless Steel) (PDF)
  • Siehe den Bereich Engineering Documents der Website für zusätzliche technische Unterlagen und detaillierte Spezifikationen

Kataloge

Weitere Produkte von NIBCO

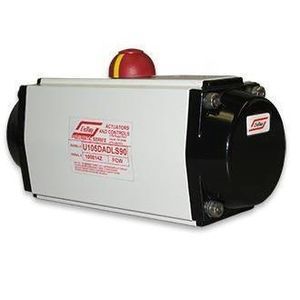

UniTorq Pneumatic Actuators
