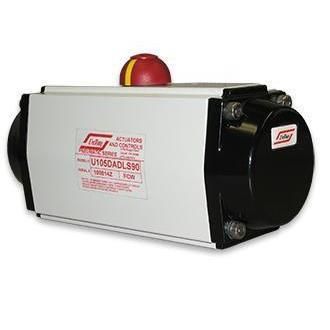

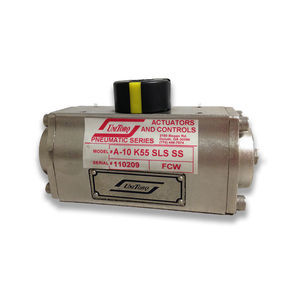

Pneumatischer Antrieb M series

DrehZahnstangen-Ritzeldoppeltwirkend

Überblick
Die pneumatischen Drehsteller UniTorq M-Series bieten modulare, wartbare Vierteldreh-Antriebe für Ventile und Klappen. Die M-Series ist auf gleichmäßige Drehmomentabgabe ausgelegt und ist in doppeltwirkenden und Feder-Rückstellvarianten mit standardisiertem 100° Hub und feldverstellbaren Anschlägen erhältlich.

Merkmale

• Verbesserter Anschlag — der Antrieb stoppt am Ritzel statt an den Kolben; Standardhub 100° mit +5°/−5° Einstellung; geschmiedeter Stahlanschlag kann auf kundenspezifische Hübe bearbeitet werden.
• 'Top Hat' Schublager-Design — große Ritzel-Lagerfläche reduziert Reibung, nimmt Seitenlasten auf und verlängert die Lebensdauer der Ritzelabdichtungen.
• Erhöhte Zahnüberlappung — mindestens zwei Zahneingriffe während des gesamten Hubs für vorhersehbares Drehmoment und genaue Positionierung.

Beschichtungsoptionen

• Eloxierung Typ II
• Harteloxierung Typ III
• Eloxierung Typ II plus Epoxy-Polyester Pulverbeschichtung
• ANI (hochphosphorimprägniertes Nickel)
• Eloxierung Typ II oder III mit PTFE-Dichtung

Verfügbare Optionen

• Drehwinkel: 120°, 135°, 180° in doppeltwirkenden und Feder-Rückstellvarianten
• Material- und Dichtungsvarianten für niedrige und hohe Temperaturen
• Schnellwirkende / Schnellablass-Konfigurationen
• 100% Anschlagseinstellung
• 3-Positions-Antriebe

Montageoptionen

• Bohrkreis 3.25 in und 5 in; Double D- und Keilwellen-Zahnräder für direkte Ventilautomatisierung verfügbar

Drehmomentdiagramme
Doppeltwirkendes Drehmoment (in-lbs) und Feder-Rückstell-Drehmoment (in-lbs). Beispielwerte:
M10 | 57, 85, 113, 141, 170
M20 | 96, 143, 191, 239, 287 | Feder K22: 42, 29, 67, 53, 115
M34 | 170, 255, 340, 425, 510 | Feder K22: 71, 46, 122, 97, 206
M48 | 241, 361, 482, 602, 723 | Feder K22: 99, 71, 167, 140, 287
M75 | 369, 553, 738, 922, 1107 | Feder K22: 157, 106, 259, 208, 441
M105 | 544, 816, 1088, 1360, 1632 | Feder K22: 234, 157, 381, 304, 650
M157 | 787, 1181, 1574, 1968, 2361 | Feder K22: 335, 213, 566, 444, 956
Weitere Modelle, K-Fits und die vollständige Tabelle finden Sie in der offiziellen Broschüre oder der technischen Dokumentation.

Dokumentation
UniTorq stellt eine M-Series Pneumatik-Aktuator-Broschüre (PDF) und technische Unterlagen mit Auslegungswerkzeugen, Montage- und Wartungshinweisen zur Verfügung.

Technische Daten

• Brand: UniTorq
• Bezeichnung: M-Series Aktuatorfamilie
• Betätigungstypen: doppeltwirkend und Feder-Rückstellung
• Standardhub: 100° mit +5° / −5° Anschlagseinstellung; geschmiedeter Stahlanschlag bearbeitbar
• Drehoptionen: 120°, 135°, 180°
• Schublager: 'Top Hat' Design für größere Ritzel-Lagerfläche
• Zahnüberlappung: mindestens zwei Zähne immer im Eingriff
• Beschichtungsoptionen: Typ II, Typ III, Typ II + Pulverbeschichtung, ANI, PTFE-Optionen
• Montage: Bohrkreis 3.25 in und 5 in; Double D und Keilwellen-Pinionen
• Temperaturoptionen: Varianten für niedrige und hohe Temperaturen
• Weitere Optionen: schnellwirkend / Schnellablass, 100% Anschlagseinstellung, 3-Positions-Modelle
