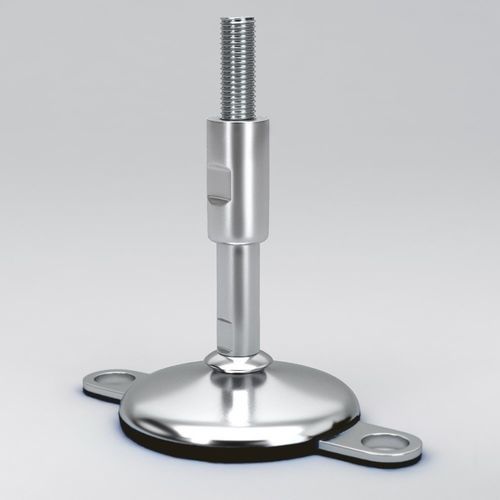

Maschinenfuß HMF series

Gerätefür LebensmittelmaschineNitrilkautschuk

Produktübersicht
Hygienische Maschinenfüße im abgerundeten Hygienic-Design mit vulkanisierter Gummibasis zur Vibrationsdämpfung und Rutschhemmung. Extra-hygienische Ausführung mit FDA-Zertifikat (FDA CFR 21 177.2600) und eindeutiger Chargen-ID für Lebensmittelsicherheits-Traceability verfügbar. Geeignet für Lebensmittel-, Pharma- und Biotech-Bereiche mit hohen Reinigungsanforderungen.

Merkmale und Vorteile

• Abgerundetes Hygienic-Design zur erleichterten Reinigung
• Zwei Bodenverriegelungsplatten für verbesserten Halt, Stabilität und Vibrationskontrolle
• Geschützte/geschlossene Spindel (Hülse) verhindert Eindringen von Schmutz, Staub und Verunreinigungen
• Auslegung zur Unterstützung der Einhaltung von EHEDG- und 3-A-Empfehlungen
• Korrosionsbeständiger Edelstahlaufbau, geeignet für Reinigungszonen
• Vulkanisierte Gummibasis für Schwingungsdämpfung und rutschhemmendes Verhalten
• Höhenverstellung zur präzisen Nivellierung auf unebenen Böden
• Wartungsarmes Konzept zur Minimierung von Ausfallzeiten

Materialien

• Grundplatte: Edelstahl AISI 304 oder AISI 316
• Spindel: Edelstahl A2-70 oder A4-70
• Gummibasis: vulkanisiertes NBR-Gummi (Nitrilkautschuk, CAS-Nr. 9005-98-5), FDA-zertifiziert gemäß FDA CFR 21 177.2600
• Alle Werkstoffe sind hoch resistent gegen gebräuchliche Reinigungsmittel, Chemikalien, Öle und Fette

Größen
Basistyp | Basisdurchmesser D | Nom. Belastung
HMF 62 | 60 mm | 7.000 N
HMF 82 | 80 mm | 15.000 N
HMF 102 | 100 mm | 20.000 N
HMF 122 | 120 mm | 30.000 N


Spindel- und Hülsendurchmesser
M16 | M20 | M24 | M30 | M36 | M42 | M48


Spindellänge (L) und Hülsenlänge (H)
L = 135 mm H = 55 mm — Min. 80 mm bis Max. 120 mm
L = 175 mm H = 75 mm — Min. 100 mm bis Max. 160 mm
L = 215 mm H = 95 mm — Min. 120 mm bis Max. 200 mm
L = 255 mm H = 115 mm — Min. 140 mm bis Max. 240 mm
L = 295 mm H = 125 mm — Min. 180 mm bis Max. 280 mm


Lieferoptionen und Anpassungen

• Bei größeren Bestellungen können Grundplatte und Spindeln separat geliefert werden, um Flexibilität bei verschiedenen Spindelgrößen zu ermöglichen
• Gewindeoptionen: die aufgeführten metrischen Gewinde; weitere Gewindearten oder kundenspezifische Gewinde (z. B. Trapezgewinde) auf Anfrage lieferbar

Caractéristiques / spécifications techniques

• Modellreihe: HMF series
• Design: abgerundetes Hygienic-Design mit geschützter Spindel und zwei Bodenverriegelungsplatten
• Konformität / Zertifikate: FDA CFR 21 177.2600 (Gummibasis); ausgelegt zur Unterstützung von EHEDG- und 3-A-Empfehlungen
• Material Grundplatte: AISI 304 oder AISI 316
• Material Spindel: A2-70 oder A4-70
• Gummibasis: NBR (CAS Nr. 9005-98-5), FDA-zertifiziert
• Nennlasten: HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N
• Spindeldurchmesser: M16, M20, M24, M30, M36, M42, M48
• Spindel-/Hülsenlängen: L/H-Kombinationen mit entsprechenden Einstellbereichen
• Neigungs-Kompensation: bis zu 10°
• Beständigkeit: hohe Beständigkeit gegen Reinigungsmittel, Chemikalien, Öle und Fette
