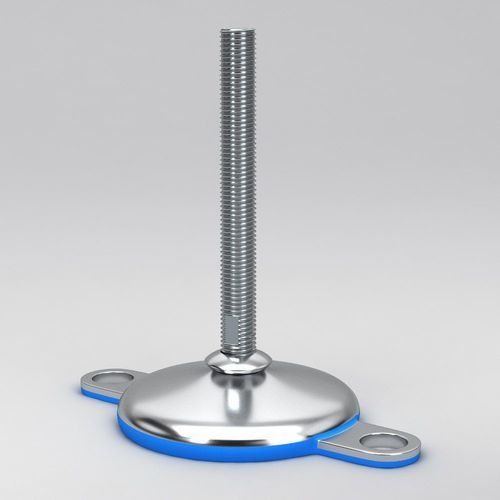

Gerätefuß HLF series

für Förderanlagenfür Werkzeugmaschinenfür Lebensmittelmaschine

Kurzbeschreibung
Nivellierfüße der HLF‑Serie mit zwei Bodenverriegelungsplatten und Vollgewindespindel bieten sichere Verankerung, präzise Höheneinstellung und Vibrationsminderung für Industrieanlagen. Konzipiert für hygienische und korrosionsbeständige Umgebungen, geeignet für Lebensmittel, Pharma und industrielle Fertigungslinien.

Hauptmerkmale

• Zwei Bodenverriegelungsplatten für sichere Verankerung und erhöhte Stabilität.
• Vollgewindespindel für genaue Höhenverstellung und zuverlässiges Nivellieren auf unebenen Böden.
• Abrundetes, hygienisches Design zur erleichterten Reinigung in Reinraumbereichen.
• Vulkanisierter NBR‑Gummisockel zur Vibrationsdämpfung und Rutschhemmung.
• Neigungsausgleich bis zu 10° für Boden‑ oder Geräteunebenheiten.

Werkstoffe

• Grundplatte: Edelstahl AISI 304 oder AISI 316.
• Spindel: Edelstahl A2-70 oder A4-70.
• Gummibasis: NBR (Nitrilkautschuk, CAS‑Nr. 9005-98-5), vulkanisiert, FDA‑konform (FDA CFR 21 177.2600) mit Chargen‑ID zur Rückverfolgbarkeit.
• Alle Werkstoffe sind hochbeständig gegen Chemikalien, gängige Reinigungsmittel, Öle und Fette.

Basistypen und Nennbelastungen
Basistyp | Basisdurchmesser D | Nennlast
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

HLF‑Spindelgewinde
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

HLF‑Spindellängen (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

Anpassungen & Optionen
Andere Spindellängen und Gewindeformen (einschließlich Zollgewinde und Sondergewinde wie Trapezgewinde) sind auf Anfrage erhältlich. Bei größeren Bestellungen können Grundplatte und Spindeln separat geliefert werden, um Flexibilität bei verschiedenen Spindelgrößen zu bieten.

Anwendungsbereiche
Förderbänder, Mischer, Abfüllmaschinen und leistungsstarke Produktionslinien in Lebensmittelverarbeitung, Pharma, Biotechnologie und Verpackung, die hygienische und korrosionsbeständige Nivellierlösungen erfordern.

Technische Daten

• Serie: HLF series.
• Konstruktion: hygienisches, abgerundetes Design mit zwei Bodenverriegelungsplatten.
• Nennlasten: 7.000 N bis 30.000 N je nach Basistyp.
• Basisdurchmesser: 60 mm, 80 mm, 100 mm, 120 mm.
• Spindelgewinde: M12–M48.
• Spindellängen: 50–330 mm (verschiedene Optionen).
• Grundplattenmaterial: AISI 304 oder AISI 316.
• Spindelmaterial: A2-70 oder A4-70.
• Gummibasis: NBR vulkanisiert, FDA CFR 21 177.2600 konform.
• Max. Neigungsausgleich: bis zu 10°.
