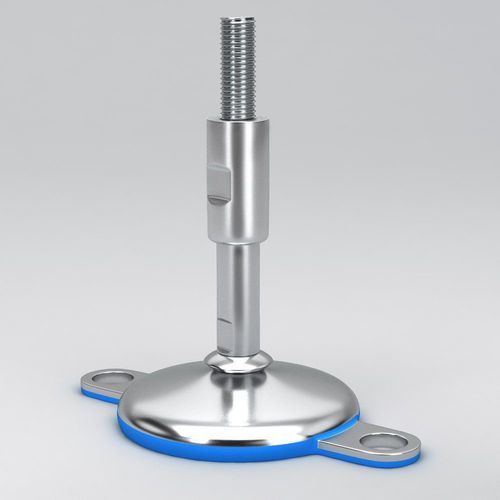

Maschinenfuß HLF series

Gerätefür Förderanlagenfür Lebensmittelmaschine

Produktbeschreibung
Hygienische Nivellierfüße (Serie HLF) entwickelt, um Maschinensicherheit und hygienegerechte Gestaltung in Lebensmittel-, Pharma- und Verpackungsumgebungen zu vereinen. Ausgestattet mit zwei Bodenverriegelungsplatten für sichere Verankerung und einer geschützten/abgedichteten Spindelhülse, die das Eindringen von Schmutz, Feuchtigkeit und Reinigungsmitteln verhindert und so Wartungsaufwand reduziert sowie Lebensdauer erhöht.

Merkmale und Vorteile

• Zwei Bodenverriegelungsplatten für feste Verankerung und reduzierte Bewegung/Vibrationen im Betrieb.
• Geschützte (gehülste/abgedichtete) Spindel verhindert das Eindringen von Kontaminationen und Reinigungsmitteln in das Gewinde.
• Abgerundetes Hygienedesign mit glatten, polierten Oberflächen zur Minimierung von Schmutznischen und zur Vereinfachung der Reinigung.
• Gummibasis zur Vibrationsdämpfung und mit rutschhemmenden Eigenschaften.
• Ausgleich von Neigungen bis zu 10° möglich.

Materialien

• Grundplatte: Edelstahl AISI 304 oder AISI 316.
• Spindel: Edelstahl A2-70 oder A4-70.
• Gummibasis: NBR (Nitrilkautschuk, CAS 9005-98-5), vulkanisiert, FDA‑Gummi (FDA CFR 21 177.2600) mit Chargen‑ID für Rückverfolgbarkeit.
• Alle Materialien sind hoch beständig gegen übliche Reinigungsmittel, Chemikalien, Öle und Fette.

Größen und Nennbelastungen (Basistypen)
Basistyp | Basisdurchmesser D | Nennbelastung
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Spindel‑ und Hülsendurchmesser (EHLF)
M16, M20, M24, M30, M36, M42, M48

Spindellängen (L) und Hülsenlängen (H) — typische Kombinationen
L = 135 mm, H = 55 mm — Min. 80 mm bis Max. 120 mm
L = 175 mm, H = 75 mm — Min. 100 mm bis Max. 160 mm
L = 215 mm, H = 95 mm — Min. 120 mm bis Max. 200 mm
L = 255 mm, H = 115 mm — Min. 140 mm bis Max. 240 mm
L = 295 mm, H = 125 mm — Min. 180 mm bis Max. 280 mm

Lieferoptionen

• Basen und Spindeln können für Großaufträge getrennt geliefert werden, um Installationsflexibilität zu erhöhen.
• Gewindetypen und Spindellängen nach Kundenwunsch anpassbar (metrisch, Zollgewinde, Sondergewinde wie Trapezgewinde).

Anwendungen

• Förderbänder, Mischer, Verpackungsanlagen und sonstige Maschinen in Lebensmittel-, Pharma‑ und Biotech‑Umgebungen
• Reinraumbereiche und Bereiche mit hohen Hygieneanforderungen

Technische Daten

• Serie: HLF / EHLF
• Basisdurchmesser: 60, 80, 100, 120 mm
• Nennbelastungen: 7.000 N — 30.000 N je nach Basistyp
• Spindeldurchmesser: M16–M48
• Spindel/Hülsen L/H‑Kombinationen und regelbare Bereiche wie oben angegeben
• Max. Neigungsausgleich: bis zu 10°
• Konformität: Auslegung unterstützt EHEDG und 3‑A Sanitary Standards; Materialien und Design unterstützen HACCP‑Leitlinien
• Beständigkeit: hohe Chemikalien‑ und Reinigungsmittelbeständigkeit; resistent gegen Öle und Fette
