Flanschlagereinheit SFD

selbsteinstellendovalEdelstahl

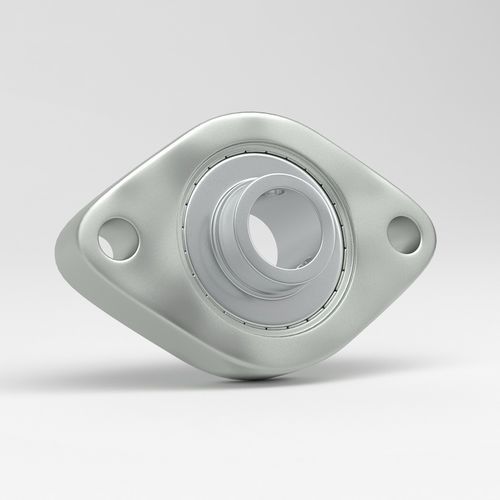

Montierte Flanschlagereinheit — Überblick Die ovale 2-Loch-Flanschlagereinheit Typ SFD mit SSB-Einsatz und Stellschraubensicherung eignet sich für die Lebensmittelindustrie und andere anspruchsvolle Umgebungen dank hygienischem Design und geringem Wartungsaufwand. Edelstahl-Lagereinheiten zeichnen sich durch hochwertige Verarbeitung von Lager und Gehäuse aus.

Merkmale und Vorteile

• Gehäuse aus Edelstahl AISI 304 (Option AISI 316 genannt)
• Lager aus Edelstahl AISI 440C
• Schmiernippel aus Edelstahl AISI 304 M6x1 mm
• Keine Oberflächenbeschichtung erforderlich; glatte polierte hygienische Oberfläche
• Hervorragende Lebensdauer und Korrosionsbeständigkeit
• Betriebstemperatur: -30°C bis +120°C

Verfügbare Größen Wellendurchmesser — Katalog-Nr.
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

Einsatz und Sicherung Rostfreier Lagereinsatz mit Stellschraubensicherung (SSB Y-Einsatz).

Anwendung Die montierte ovale 2-Loch-Flanschlagereinheit SFD mit SSB Y-Einsatz ist eine hochfeste, korrosionsbeständige Lösung für hygienische und industrielle Anwendungen. Das kompakte ovale 2-Loch-Flanschdesign ermöglicht sichere Befestigung, stabile Wellenlagerung und reduzierte Vibration in dynamischen Systemen.

Branchen

• Lebensmittelindustrie — Förderbänder, Schneidemaschinen und Verarbeitungsmaschinen, wo Hygiene und Korrosionsbeständigkeit entscheidend sind
• Pharmaindustrie — sterile Produktionsumgebungen und Einhaltung von Hygieneanforderungen
• Getränkeindustrie — Abfüll- und Brauanlagen, exponiert gegenüber Feuchtigkeit und Chemikalien
• Chemische Industrie — Prozesse mit korrosiven Stoffen

Material und Konstruktion Das Gehäuse der SFD-Einheit besteht aus AISI 304 oder AISI 316 Edelstahl für ausgezeichnete Korrosionsbeständigkeit und einfache Reinigbarkeit. Der SSB Y-Einsatz besteht aus AISI 420 oder AISI 440 Edelstahl (AISI 440C für Lagerreferenz) und bietet erhöhte Härte, Verschleißfestigkeit und mechanische Festigkeit. Glatte polierte Oberflächen entsprechen hygienischen Anforderungen und erleichtern die Wartung in Waschräumen.

Y-Einsatzlager Y-Einsatzlager aus AISI 420 oder AISI 440 bieten Selbstzentrierung, reduzierte Reibung und längere Lebensdauer. AISI 420 bietet mäßige Korrosionsbeständigkeit; AISI 440 überlegene Haltbarkeit für raue Umgebungen.

Technische Daten

• Modell / Serie: SFD (Ovale 2-Loch-Flanschlagereinheit)
• Einsetztyp: SSB Y-Einsatz mit Stellschraubensicherung
• Gehäusematerial: AISI 304 (optional AISI 316)
• Lagerwerkstoff: AISI 440C
• Einsetzwerkstoff: AISI 420 oder AISI 440
• Schmiernippel: Edelstahl AISI 304, M6x1 mm
• Oberfläche: Glatt, poliert, hygienisches Design
• Betriebstemperatur: -30°C bis +120°C
• Verfügbare Wellendurchmesser / Katalognummern: Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• Typische Anwendungen: Lebensmittel, Pharma, Getränke und Chemie
