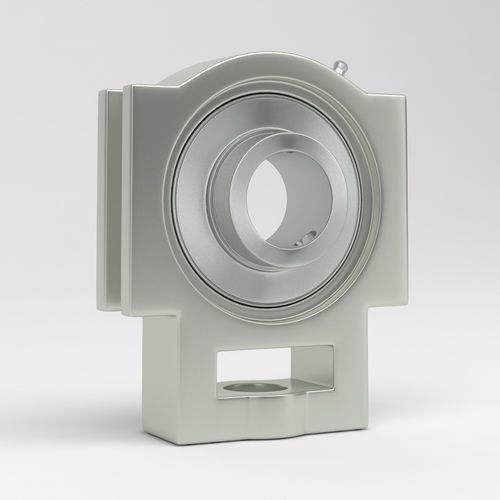

Kugellagereinheit ST

Edelstahlkorrosionsbeständigfür die Lebensmittelindustrie

Übersicht

Die Take Up Lagereinheit ST in Edelstahlausführung ist für Förderwellen und Materialflusssysteme konzipiert, bei denen Hygiene, Korrosionsbeständigkeit und einfache Reinigung gefordert sind. Die Einheit enthält ein einstellbares, vorgeschmiertes Lager in einem Edelstahlgehäuse für anspruchsvolle Umgebungen und Reinigungsanwendungen.

Vorteile

• Einstellbares, vorgeschmiertes Kugellager aus AISI 440C-Edelstahl
• Nachschmierung über Schmiernippel AISI 304 (M6x1) oder Schnellkupplung möglich
• Optionale Sicherheitskappe aus Polypropylen oder Edelstahl AISI 304
• Option Radialwellendichtring (TC) mit zusätzlicher Staubschutzlippe aus NBR und Edelstahlfeder

Merkmale

• Gehäuse: Edelstahl AISI 304 (Option AISI 316)
• Lagerwerkstoff: AISI 440C
• Schmiernippel: AISI 304, M6x1 mm
• Keine Oberflächenbeschichtung erforderlich
• Betriebstemperatur: -30°C bis +120°C
• Deckel: Polypropylen oder Edelstahl AISI 304
• Öldichtung: NBR-Gummi mit Edelstahlfeder

Verfügbare Größen

Ø20 mm | ST 204
Ø25 mm | ST 205
Ø30 mm | ST 206
Ø35 mm | ST 207
Ø40 mm | ST 208
Ø45 mm | ST 209
Ø50 mm | ST 210
Ø55 mm | ST 211
Ø60 mm | ST 212

Anwendung

Die montierte Take Up Lagereinheit ST wird in Förder- und Materialhandhabungssystemen eingesetzt, um automatische Spannungsregelung und Ausrichtungskorrektur für Wellen und Riemen zu gewährleisten. Die einstellbare Positionierung ermöglicht eine effiziente Lastverteilung, verringert Verschleiß und verlängert die Lebensdauer von Fördersystemen. Die Edelstahlausführung gewährleistet Korrosionsbeständigkeit und zuverlässigen Betrieb in hygienischen und rauen Umgebungen.

Branchen

• Lebensmittelindustrie – Förderbänder, Sortierlinien und Verpackungssysteme mit Anforderungen an Hygiene und Waschbeständigkeit
• Pharma – kontaminationsfreie Materialhandhabung gemäß Hygienestandards
• Getränke – Abfüll- und Verpackungsanlagen mit hoher Feuchtebelastung
• Chemie – Einsätze in korrosiven Umgebungen

Material und Aufbau

Hergestellt aus Edelstahl AISI 304 (Option AISI 316) mit glatter, polierter Oberfläche entsprechend hygienischen Anforderungen. Lebensmittelechte Dichtungen und hochwertige Edelstahllager sind für den Einsatz unter Hochdruckreinigung und korrosiven Bedingungen ausgelegt.

Technische Daten

• Modell/Serie: ST
• Gehäusematerial: AISI 304 (optional AISI 316)
• Lager: AISI 440C, vorgeschmiert, einstellbar
• Schmierung: Schmiernippel AISI 304 M6x1 oder Schnellkupplung
• Dichtungen: NBR mit Edelstahlfeder (TC-Option)
• Sicherheitskappe: Polypropylen oder AISI 304
• Betriebstemperaturbereich: -30°C bis +120°C
• Hygienische Ausführung: polierte Oberfläche, EHEDG/3A-kompatibel
• Verfügbare Wellen-Ø / Katalognummern: Ø20 mm (ST 204), Ø25 mm (ST 205), Ø30 mm (ST 206), Ø35 mm (ST 207), Ø40 mm (ST 208), Ø45 mm (ST 209), Ø50 mm (ST 210), Ø55 mm (ST 211), Ø60 mm (ST 212)
