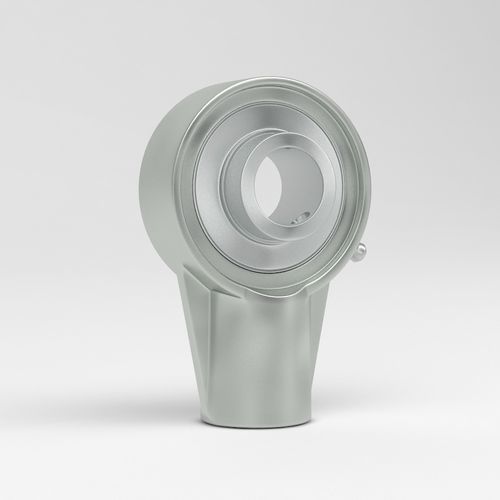

Kugellagereinheit SHA

PolypropylenNitrilkautschukEdelstahl

Produktübersicht
Die Hängelagereinheiten aus Edelstahl der SHA-Serie sind für die Lagerung hängender Wellen in Förder- und Materialflusssystemen ausgelegt und bieten ein hygienisches Design sowie geringen Wartungsaufwand für die Lebensmittel-, Pharma- und andere anspruchsvolle Branchen.

Vorteile
Die Einheiten enthalten ein einstellbares, vorgeschmiertes Kugellager aus AISI 440C-Edelstahl. Das Lager kann über einen Schmiernippel aus AISI 304-Edelstahl oder eine Schnellkupplung nachgeschmiert werden. Die Einheiten können mit einer Sicherheitskappe aus Polypropylen oder AISI 304-Edelstahl ausgestattet werden. Optional: Radialwellendichtring (TC) mit zusätzlicher Staubschutzlippe aus NBR und Edelstahlfeder.

Eigenschaften

• Gehäuse: Edelstahl AISI 304 (AISI 316 optional)
• Lager: AISI 440C Edelstahl, vorgeschmiert und einstellbar
• Schmiernippel: Edelstahl AISI 304, M6x1 mm
• Keine Oberflächenbeschichtung erforderlich; polierte Oberfläche für Hygiene
• Lange Lebensdauer
• Betriebstemperatur: -30°C bis +120°C
• Abdeckung: Polypropylen oder Edelstahl AISI 304
• Öldichtung: NBR-Gummi mit Edelstahlfeder

Verfügbare Größen (Tabelle)
Wellendurchmesser | Katalog-Nr.
Ø20 mm | SHA 204
Ø25 mm | SHA 205
Ø30 mm | SHA 206
Ø35 mm | SHA 207
Ø40 mm | SHA 208
Ø45 mm | SHA 209
Ø50 mm | SHA 210
Ø55 mm | SHA 211
Ø60 mm | SHA 212

Einsatz
Die montierte Hängelagereinheit SHA stützt hängende Wellen in Förderanlagen und Fördertechnik. Sie sorgt für gleichmäßige Wellenrotation, reduziert Reibung und verbessert die Lastverteilung bei großen Wellenlängen und Dauerbetrieb.

Branchen

• Lebensmittelindustrie — für Schneckenförderer und Förderschneckensysteme; beständig gegen Hochdruckreinigung
• Pharmaindustrie — für sterile Materialhandhabung und Reinraumanwendungen
• Getränkeindustrie — für Fördersysteme in Abfüll- und Verpackungslinien
• Chemische Industrie — für Schüttguttransport und Mischanlagen, die aggressiven Chemikalien ausgesetzt sind

Material & Konstruktion
Hergestellt aus Edelstahl AISI 304 (AISI 316 optional) mit glatten, polierten Oberflächen zur Einhaltung hygienischer Standards (EHEDG, 3A). Die Einheiten können mit lebensmitteltauglichen Dichtungen und Hochleistungs-Edelstahllagern ausgestattet werden, um Korrosionsbeständigkeit und zuverlässigen Betrieb zu gewährleisten.

Caractéristiques / spécifications techniques

• Modellreihe: SHA
• Gehäusematerial: AISI 304 (AISI 316 optional)
• Lagerwerkstoff: AISI 440C Edelstahl (vorgeschmiert, einstellbar)
• Schmiernippel: AISI 304, M6x1 mm
• Dichtungsoptionen: Radialwellendichtring (TC) mit zusätzlicher Staublippe in NBR und Edelstahlfeder
• Abdeckungsoptionen: Polypropylen oder AISI 304 Edelstahl
• Betriebstemperatur: -30°C bis +120°C
• Verfügbare Wellendurchmesser / Katalognummern: Ø20–Ø60 mm (SHA 204–SHA 212)
• Zollgewinde-Varianten: auf Anfrage verfügbar
