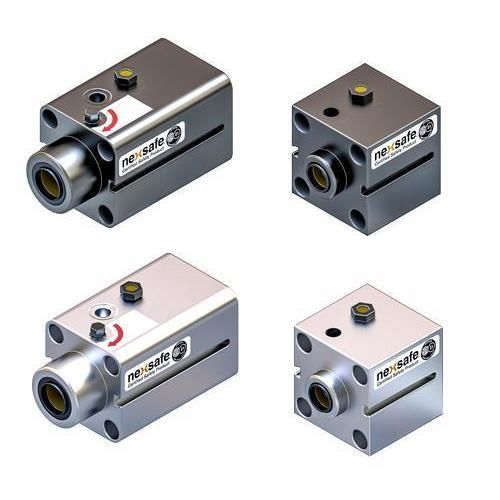

Manueller Bremsstangenklemmer NexSafe®

pneumatischFederdruckfür die Lebensmittelindustrie

Übersicht
Die sicherheitszertifizierten statischen Stangenarretierungen von Nexen Group bieten präzise Haltekräfte mit praktisch keinem Totspiel und damit hohe Genauigkeit in anspruchsvollen Industrieanwendungen. Diese federbetätigten, luftgelösten Einheiten sind in ISO- und NFPA-Größen erhältlich, nehmen Standardzubehör auf und sind für dichte Ausführung in rauen Umgebungen ausgelegt.

Hauptmerkmale

• Präziser Betrieb zur Erhaltung der Positionierung
• Große Klemmfläche für konstante Leistung
• Federbetätigte Einheiten verriegeln bei Stromausfall
• Dichte Bauweise für raue Einsatzbedingungen
• Optionale manuelle Entriegelung für kontrolliertes Lösen

Produktdetails
Nexen bietet Stangenarretierungen für Zylinderbefestigung oder als eigenständige Befestigung an Führungsstangen. Einheiten können gestapelt werden, um die Haltekraft zu erhöhen. Verfügbare Oberflächen: natur gebürstetes Aluminium oder korrosionsbeständige eloxierte Oberfläche. Optionale Näherungssensoren liefern Schaltzustandsrückmeldung und unterstützen die Integration in Sicherheitskreise.

Sicherheitszertifizierung
Federbetätigte, luftgelöste Stangenarretierungen sind sicherheitstechnisch nach ISO 13849-1 bewertet; empfohlene Konfigurationen können bei korrekter Integration Kategorie bis 4 und Performance Level bis e erreichen.

Vergleich / Typisches Modell
Modell: RLSSB-C (Beispiele in NFPA Inch und ISO Metric)
Stangendurchmesser: 0.625 bis 2.500 in (NFPA Inch) / 12 bis 32 mm (ISO Metric)
Zylinderbohrungsgröße: 1.500 bis 8.000 in (NFPA Inch) / 32 bis 125 mm (ISO Metric)
Haltekraft: 180 bis 4,020 lbf (NFPA Inch) / 800 bis 8,560 N (ISO Metric)
Start-Engagement-Zeit: 0.030 bis 0.265 s (NFPA Inch) / 0.030 bis 0.130 s (ISO Metric)
Betätigung / Rückstellung: Federbetätigt / Luftgelöst (Standard 4.1 bar / 60 PSI)
Gehäuseoberfläche: Naturaluminium oder schwarz eloxiert
Manuelle Entriegelung: Optional 1/4 Umdrehung Innensechskant mit automatischem Reset
Statische B10 / B10d Lebensdauer: 1,000,000 / 2,000,000 Zyklen (typisch)
Betriebsart-Sensoren: 1 oder 2 optionale Näherungssensoren für Engagement-/Disengagement-Feedback
Sicherheitsbewertung: NexSafe ISO 13849-1 zertifiziert (Kategorie bis 4, PL bis e)

Technische Spezifikationen

• Typ: Federbetätigte, luftgelöste Stangenarretierung
• Montageoptionen: Zylindermontage (NFPA/ISO) oder eigenständige Montage an Führungsstange
• Stangendurchmesserbereich: 0.625 in bis 2.500 in / 12 mm bis 32 mm
• Zylinderbohrungsbereich (bei Zylindermontage): 1.500 in bis 8.000 in / 32 mm bis 125 mm
• Haltekraft: 180 bis 4,020 lbf (ca.) / 800 bis 8,560 N (ca.)
• Reaktion / Start-Engagement-Zeit: ab 0.030 s
• Betätigung/Rückstellung: Feder betätigt / Luft gelöst (Standard 4.1 bar / 60 PSI)
• Gehäuseoberfläche: Naturaluminium oder schwarz eloxiert
• Manuelle Entriegelung: Optional 1/4-Umdrehung Innensechskant mit automatischem Reset
• Lebensdauer (typisch): Statisch B10 = 1,000,000 Zyklen; B10d = 2,000,000 Zyklen
• Optionale Sensoren: 1 oder 2 Näherungssensoren für Betriebsrückmeldung
• Sicherheit: Zertifiziert nach ISO 13849-1; empfohlene Konfigurationen können Kategorie bis 4, Performance Level bis e erreichen
