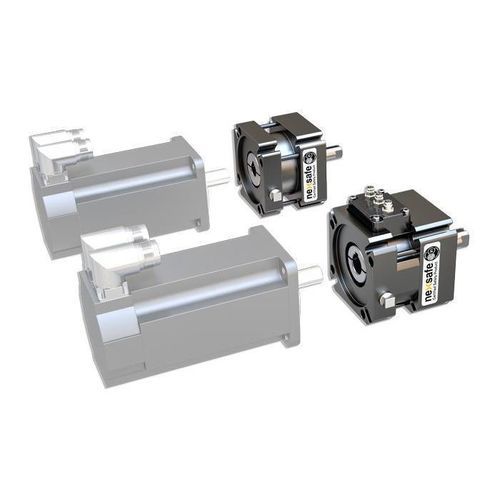

Federdruckbremse NexSafe®

für Servomotorspielfreiflanschmontiert

Übersicht
Die NexSafe®-Reihe von Nexen Group umfasst sicherheitszertifizierte Servomotorbremsen, die direkt an der Servomotorflansch montiert werden. Das federbetätigte, luftgelöste Konzept bietet eine standardmäßige Verriegelung und kann in empfohlener Konfiguration ISO 13849-1 Kategorie bis zu 4 und Performance Level bis e erreichen.

Merkmale

• Integrierter Klemmkragen mit Sicherungsnut für sichere Eingangsverbindung
• Bis zu drei Betriebszustandssensoren verfügbar: Engagement, Disengagement und Wear
• Mehrere Betätigungsfedern zur Auswahl des Bremssatzmoments
• Standardmäßig verriegelt (federbetätigt, luftgelöst)
• Direkte Flanschmontage am Servomotor; spielfreie Bremsverbindung

Betriebs-/Industry 4.0-Funktionen

• Optionale Feedback-Sensoren (Engagement, Disengagement, Wear) für Echtzeitzustand
• Sensorfeedback unterstützt Motor-/Antriebsprogrammierung, Predictive Maintenance und Zustandsüberwachung
• Kompatibel mit Industry-4.0-Überwachungssystemen und zustandsbasierter Wartung

Anwendungen

• Halten bei Stromausfall und gelegentliches/Not-Aus dynamisches Bremsen
• Portalachsen, zyklische Bewegungen, Automotive, Halbleiter und Lebensmittelproduktionsumgebungen (IP67-Optionen verfügbar; siehe Anwendungshinweise)

Vergleich / Wichtige technische Hinweise (Zusammenfassung)
Mindeststatisches Bremsmoment: 4,7 bis 125 Nm
Bremsspiel: Null
Bremsfunktionen: Halten bei abgeschalteter Versorgung, gelegentliches dynamisches Bremsen bei Not-Aus
Montage: Flansche auf jeder Seite mit Zentriern zur Bremsenausrichtung
Eingangs-Nabenoptionen: Geklemmter Kragen mit Passfeder
Abgangswellenoptionen: Welle mit Passfeder
Bohrungsdurchmesser (Ein-/Ausgang): 6,35 bis 65 mm (0,25 bis 2,56 in)
Flansch-Bolzenkreis: 63 bis 350 mm (2,48 bis 13,78 in)
Sicherheitszertifizierung: NexSafe zertifiziert nach ISO 13849-1 (zertifiziert durch Intertek)
Betriebsmodus-Feedback-Sensoren: Bis zu 3 optionale Sensoren (Engagement, Disengagement, Wear)
Überhängende Lastkapazität: Bis zu 3114 N (modellabhängig)
Max. Nenndrehzahl: 5.000 bis 10.000 RPM

Eigenschaften / Technische Daten

• Serie / Produktfamilie: NexSafe® Servomotor Brake
• Bremstyp: Federbetätigt, luftgelöst (standardmäßig verriegelt)
• Statischer Bremsmomentbereich: 4,7 – 125 Nm
• Spiel: Null
• Bohrungsbereich: 6,35 – 65 mm (0,25 – 2,56 in)
• Flansch-Bolzenkreis: 63 – 350 mm (2,48 – 13,78 in)
• Optionale Sensoren: Engagement, Disengagement, Wear (bis zu 3)
• Überhangende Lastkapazität: Bis zu 3114 N (modellabhängig)
• Max. Drehzahlbereich: 5.000 – 10.000 RPM (modellabhängig)
• Montage: Direkte Montage an Servomotorflansch
• Zertifizierung: ISO 13849-1 (NexSafe zertifiziert durch Intertek)
