Federdruck-Linearbremse NexSafe®

für Linearführung

Produktübersicht

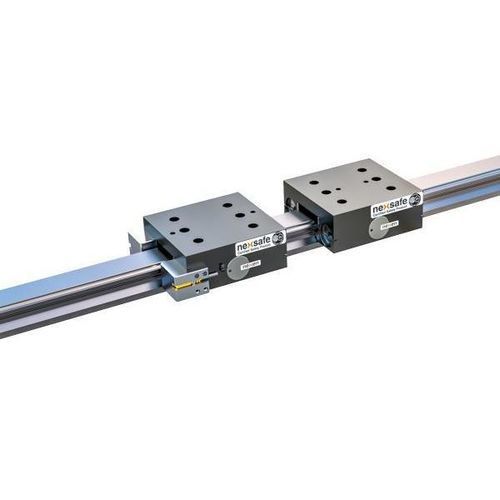

Die NexSafe® Profil-Schienenbremsen von Nexen Group sind federbetätigte, luftfreigegebene Einheiten, die direkt an Linearführungsschienen klemmen, um positives Stoppen und Halten zu gewährleisten, ohne die Lagerflächen zu beeinträchtigen. Sie sind für sicherheitszertifizierte Anwendungen ausgelegt und bieten schnelle Reaktionszeiten sowie hohe Haltekräfte bei Notstopp- und Spannungs-frei-Situationen.

Wesentliche Merkmale

• Große Reibfläche für konstante Bremsleistung und geringen Schienenverschleiß
• Geeignet für Power-off-, E-Stop- und Halteanwendungen
• Geringes Spiel (0,10–0,20 mm) für präzise Positionshaltung
• Bremengeometrie ähnlich Linearlager-Kassetten für einfache Montage
• Mindert Vibrationen und erhöht die Steifigkeit in Linearantrieben
• Großer Freiraum zur Kompensation von Montagefehlstellungen
• Keine Schmierung oder regelmäßige Wartung erforderlich
• Modelle für gängige Profilführungsschienen erhältlich
• Höchste federbetätigte / luftfreigegebene Haltekraft in der Kategorie
• Hohe Lebensdauer: B10 bis 2 Millionen Zyklen; Seite verweist auf B10D-Angabe von 4 Millionen Zyklen

Optionale Betriebsart-Sensoren
Ein- oder zwei-sensorige Optionen können Einrasten oder Lösen signalisieren. Der Einsatz von Betriebsart-Sensoren kann höhere Sicherheitseinstufungen gemäß ISO 13849-1 ermöglichen. Nexen-Sensoren sind Industry 4.0-kompatibel und liefern Zustandsdaten zur Steigerung der Maschinenverfügbarkeit und Diagnose.

Schienenkompatibilität
Erhältlich für diese Hersteller von Profilführungsschienen: ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON.

Technische Literatur (Titel)

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

Technische Daten

• Serie: NexSafe® Profile Rail Brakes
• Profilführungsgrößen: 15, 20, 25, 30, 35, 45
• Mindesthaltekräfte: 500 bis 2600 N (≈112 bis 585 lb)
• Mindestlösedruck: 5,5 bar (≈80 psi) (niedrigere Drücke für einige Modelle verfügbar)
• Maximales Spiel bei voller Bremskraft: 0,10 mm bis 0,20 mm (≈0,004 in bis 0,008 in)
• Ansprechzeit beim Einrasten: 0,049 bis 0,080 s
• Betriebsfestigkeit (B10): Tabelle listet 2 Millionen Zyklen; Seite verweist auf B10D-Angabe von 4 Millionen Zyklen
• Betriebsart-Sensoren: 1 oder 2 Sensoren; konfigurierbar für Einrast- oder Loserkennung
• Sicherheitsbewertung: ISO 13849-1 zertifiziert (bis Kategorie 4 / Performance Level e in empfohlenen Konfigurationen)
• Konstruktion: federbetätigt, luftfreigegeben; klemmt an der Führungsschiene; kein Kontakt zu Lagerflächen; keine Schmierung erforderlich
• Typische Anwendungen: Notstopp- und redundantes Sicherheitsbremsen für Portalachsen, Industrie­türen, Verpackungslinien, medizinische Geräte und andere sicherheitskritische Linearsysteme
