Kalibrierungsprüfgerät TSK 906

Verbreitungzur Bestimmung des Brandverhaltensintelligent

Produktname

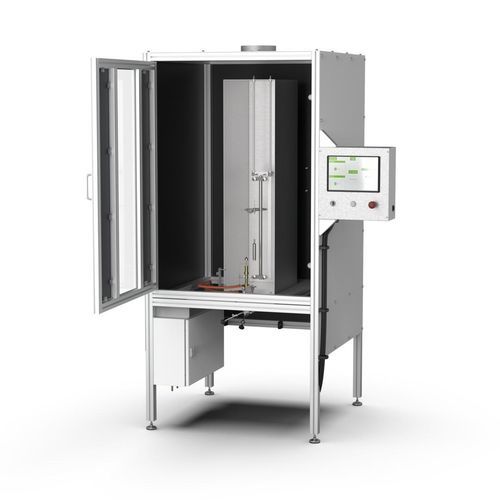

TSK 906 — Schwel- / Einzelkabel-Prüfgerät (vertikale Flammenausbreitung)

Produktübersicht
Das TSK 906 ist ein Laborprüfgerät zur Bestimmung der vertikalen Flammenausbreitung und der Bewertung herabfallender brennender Teile von einem einzelnen isolierten Leiter, Draht oder Kabel mittels einer reproduzierbaren 1 kW Propan/Luft-Flamme gemäß EN 60332‑1‑2 und der EN 60332‑Serie. Das Gerät verfügt über ein schützendes Gehäuse aus Edelstahl, eine präzise Gasversorgung mit Massenstromreglern und ein Touchdisplay mit softwareunterstützter Brennerkalibrierung zur Sicherstellung reproduzierbarer 1 kW-Flammenbedingungen.

Funktionen im Überblick

• Gehäuse zur Abschirmung des Prüfbereichs
• Edelstahlkonstruktion gemäß EN 60332‑1
• Gehäuseabmessungen (H x B x T): 1200 x 300 x 450 mm
• 1 kW Propanbrenner gemäß EN 60695‑11‑2
• Brenner vertikal und geneigt (45°) einstellbar
• Gassystem mit Ventilen und Massenstromreglern für Propan und Luft
• Touchdisplay zur Brennersteuerung und -kalibrierung
• Softwaregestützte Kalibrierung der 1 kW-Flamme
• Kalibrierhilfe: Thermoelement mit Kupferblock (10 g)
• Probenhalter für Prüfung und Kalibrierung gemäß EN 60332‑1‑2
• Brennerlehre gemäß EN 60332‑1‑2
• Handbuch auf USB-Stick

Spezifikationsübersicht (Tabelle)
Prüfverfahren: Vertikale Flammenausbreitungsprüfung für einzelne isolierte Leiter/Draht/Kabel und Bewertung herabfallender brennender Teile gemäß EN 60332‑1‑Serie.
Gesamtmaße: H 2150 mm x B 1390 mm x T 1075 mm.
Gewicht: 165 kg.
Betriebsspannung: 100–230 VAC, 50 Hz.
Abluftanschluss: Ø 200 mm.
Kammervolumen: 1,3 m³; Volumen Metallabschirmung: 0,16 m³.
Gassystem: Massenstromregler für Propan — Propanversorgung (Reinheit ≥ 98%), Durchflussbereich 0,016–0,8 nl/min C3H8 bei 20 °C. Massenstromregler für Luft — Luftversorgung, Durchflussbereich 0,24–12 nl/min AIR bei 20 °C.
Kalibriergerät: Kupferkalibrierblock Ø 9 mm, Gewicht 10 ±0,05 g, Material CU‑ETP C11000; Thermoelement Typ K, Mantelgeprüft ≥ 1250 °C, Genauigkeitsklasse 1.
Lieferumfang: 1x TSK 906 Prüfgerät (EN 60332‑1), 1x Touchdisplay, 1x Kalibriergerät (Thermoelement + Kupferblock), 1x Probenhalter (EN 60332‑1‑2), 1x Probenhalter für Kalibrierung, 1x Brennerlehre (EN 60332‑1‑2), 1x Handbuch (USB).

Anwendungsbereiche
Das TSK 906 ist für Prüflabore, Qualitätskontrollen und Zertifizierungsstellen vorgesehen, die standardisierte Prüfungen zur vertikalen Flammenausbreitung und Schwelprüfungen an einzelnen Leitern, Drähten und isolierten Kabeln durchführen. Es eignet sich für F&E, Konformitätsprüfungen und routinemäßige Produktionskontrollen mit EN 60332‑Anforderungen und Bewertung herabfallender brennender Teile.

Technische Merkmale

• Produkttyp: Schwel-/Einzelkabel-Prüfgerät (vertikale Flammenausbreitung)
• Normen: EN 60332‑Serie (inkl. EN 60332‑1‑2); Brenner nach EN 60695‑11‑2
• Gehäuse: Edelstahl, Schutzgehäuse (H x B x T: 1200 x 300 x 450 mm)
• Gesamtmaße: H 2150 mm x B 1390 mm x T 1075 mm
• Gewicht: 165 kg
• Stromversorgung: 100–230 VAC, 50 Hz
• Abluftanschluss: Ø 200 mm
• Kammervolumen: 1,3 m³; Volumen Metallabschirmung: 0,16 m³
• Brenner: 1 kW Propanbrenner; vertikal und 45° einstellbar
• Gasregelung: Massenstromregler für Propan und Luft; Propanreinheit ≥ 98%
• Propanfluss: 0,016–0,8 nl/min (C3H8) bei 20 °C
• Luftfluss: 0,24–12 nl/min (AIR) bei 20 °C
• Kalibrierzubehör: Kupferblock Ø 9 mm, 10 ±0,05 g, CU‑ETP C11000; Thermoelement Typ K
• Thermoelement: Typ K, Mantel ≥ 1250 °C, Klasse 1
• Steuerung & Kalibrierung: Touchdisplay mit softwareunterstützter Brennerkalibrierung
• Lieferumfang: Probenhalter (Prüf & Kalibrierung), Brennerlehre, Kalibriergerät, Handbuch (USB)
