Thermo-Testsystem TDP 909 T3

für Baustellenfür Gebäudetechnikfür Gebäude

Übersicht
Das TDP 909 T3 ist ein Brandprüfsystem für Dachaufbauten, ausgelegt zur Durchführung der Prüfmethode 3 nach DIN CEN/TS 1187. Es bewertet mehrlagige Dachaufbauten unter kombinierter Wind- und Strahlungsbelastung mit repräsentativen Prüfkörpern (Mindestmaß 1,2 m × 3,0 m).

Zweck und Normen
Zur Ausführung der Prüfmethode 3 der DIN CEN/TS 1187 bewertet das System:

• Die Brandausbreitung auf der Dachoberfläche
• Die Brandausbreitung innerhalb des Dachaufbaus
• Die Durchdringung des Daches durch Feuer
• Das Auftreten oder Abfallen brennender bzw. geschmolzener Stoffe

Systemaufbau und Prüfbedingungen
Der Prüfstand kombiniert Brandsätze, ein Windgerät und einen oberhalb angeordneten Wärmestrahler zur Reproduktion der für Prüfmethode 3 geforderten Beanspruchung. Das Windgerät stellt einen definierten Luftstrom parallel zur Probe bereit, der Wärmestrahler sorgt für eine symmetrische Wärmestromverteilung auf der Probenoberfläche.

Probenhandhabung und Einstellmöglichkeiten
Der Probenträger ist neigbar, um spezifische Dachneigungen zu prüfen. Der kippbare Probenrahmen ist auf einem Probenwagen montiert und der Rahmenwinkel stufenlos verstellbar (0–50°). Die Basis des Windgerätes ist verfahrbar, um die richtige Position gegenüber der Probe einzustellen; die Höhe des Wärmestrahlers ist am Prüfrack einstellbar.

Beheizung und Zündung
Das Strahlungsfeld besteht aus vier quadratischen Strahlerelementen (300 mm × 300 mm je Element), hitzebeständig bis 900 °C, montiert auf einem 45°-Schwenkrahmen mit Höheneinstellung und ausgestattet mit vier Zündelektroden. Die Gasversorgung des Strahlers erfolgt über die Mess- und Steuereinheit.

Steuerung und Bedienung
Eine Mess- und Steuereinheit mit Touchdisplay führt durch die Bedienung. Einzelne Komponenten (Windgerät, Strahler, Zündung, Positionier- und Antriebseinheiten) können jederzeit manuell gesteuert werden. Kalibrierzubehör ist im Lieferumfang enthalten.

Prüfkörper und Prüfbereich
Getestet werden repräsentative Dachaufbauten einschließlich mehrerer Lagen, vorhandener Wärmedämmungen und Dampfsperren. Typische Mindestmaße: Breite 1,2 m × Länge 3,0 m. Das System eignet sich zur Beurteilung der Oberflächenausbreitung, inneren Ausbreitung, Durchdringung sowie fallender/ brennender Trümmer unter kombinierter Wind- und Strahlungsbeanspruchung.

Merkmale im Überblick

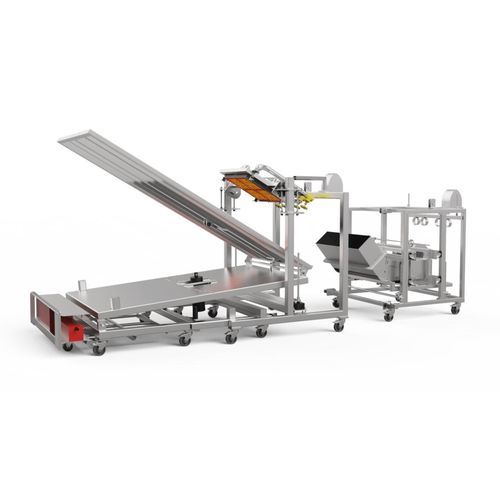

• Mobiler Edelstahl-Grundrahmen und Fahrwagensystem für Strahlerfeld und Probenträger
• Robuste Stahlträgerkonstruktionen mit Schwenkmechanismus für das Strahlerfeld
• Strahler: 4 quadratische Elemente (300 mm × 300 mm), beständig bis 900 °C, montiert auf 45°-Schwenkrahmen mit Höheneinstellung und vier Zündelektroden
• Propangaszufuhr zum Strahler über Mess- und Steuereinheit
• Separater fahrbarer Rahmen für Windgenerator und Gasleitungen
• Integrierter Ventilator zur Simulation des für T3 geforderten Winds
• Mess- und Steuereinheit mit Touchdisplay zur Anwenderführung
• Einzelsteuerung aller Komponenten manuell jederzeit möglich
• Kalibrierzubehör im Lieferumfang enthalten

Hinweise
Für Prüfmethode 3 ist die kombinierte Anwendung von Brandsätzen, Windgerät und Wärmestrahler erforderlich. Das TDP 909 T3 stellt die mechanischen und steuerungstechnischen Voraussetzungen bereit, um diese Prüfungen unter definierten und reproduzierbaren Bedingungen gemäß der referenzierten Norm durchzuführen.
