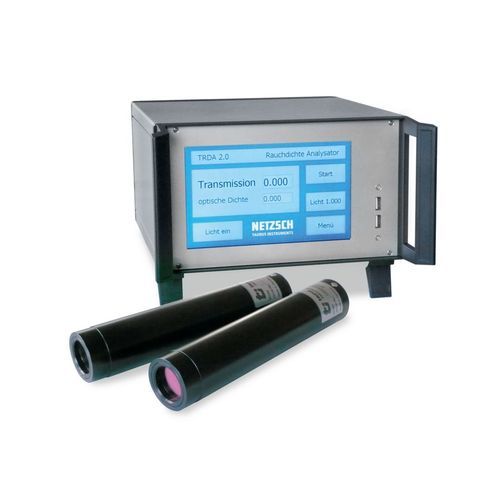

Opazitätsmesser zur Analyse von Gasemissionen TRD 908

für Abgasmit LED-Lichtquelle

Kurzbeschreibung
Der TRD 908 ist ein Messgerät zur Rauchentwicklungsprüfung (Lichtmesssystem) zur Bestimmung der Rauchentwicklung von Stoffen bei thermischer Zersetzung. Es unterstützt Messverfahren nach DIN 50055, ISO 3182 und ISO/TS 19850 und kann eigenständig betrieben oder in Brandprüfstände und Abgasstrecken integriert werden.

Hauptmerkmale

• Wählbarer Anzeigemodus: Transmission und/oder optische Dichte
• Integrierter Single Board Computer (SBC) mit Embedded Windows, TRD-Software und 7" Color-Touchdisplay für den autarken Betrieb
• Schnittstellen und analoge Ausgänge zur Anbindung von Peripheriegeräten und zum schnellen Export von Messdaten
• Ausgelegt für Messaufbauten in Brandprüfständen und für optische Messungen in Abgasstrecken

Versionen / Lichtquellen

• TRDA — Lichtquelle: RDG Halogen-Punktlichtgeber 10 W
• TRDL — Lichtquelle: Helium-Neon-Laser (HeNe)
• TRD_LED — LED-Lichtquelle (für Messungen gemäß ISO/TS 19850)

Lieferumfang und Zubehör

• Messgerät TRD mit SBC, 32 GB SSD, Embedded Windows, 7" Color-Touchscreen, Mess- und Versorgungsmodule
• Schnittstellen: 1x RS232, 2x USB 2.0, 1x RS485; analoge Ausgänge: 0–1 V / 0–10 V
• RDG Lichtgeber (TRDA) mit vergüteter, wärmegeschützter Optik oder entsprechendem Lichtgeber für andere Versionen
• LRDE Lichtempfänger mit Silizium-Photoempfänger, Spektralfilter und integriertem Verstärker
• Robuste Elektronik für Sender und Empfänger; Signalübertragung bis 10 m
• Optionaler Montageflansch, Messbügel für Rohrmontage sowie Kalibrier-Filtersatz (6 optische Filter) mit Transportkoffer
• Einzellizenz der TRD-Software (Betrieb onboard und/oder an externem PC)

Betrieb & Datenverarbeitung

• Bedienerführung und Ergebnisanzeige über 7" Hochauflösendes Color-Touchdisplay mit intuitiven Symbolen
• Interner Datenspeicher (32 GB SSD) sowie USB-/RS232-Schnittstellen für Datentransfer
• Analoge Ausgänge und digitale Schnittstellen zur Integration in Prüfstände und Erfassungssysteme
• Controller-Firmware upgradefähig für zukünftige Erweiterungen

Anwendungen & Normen

• Ermittlung optischer Dichte und Transmission bei thermischer Zersetzung von Materialien
• Referenzierte Normen: DIN 50055, ISO 3182 und ISO/TS 19850
• Optionale Zubehörteile ermöglichen Anpassung an verschiedene Abgasstrecken und vereinfachen Kalibrierung, Betrieb und Reinigung

Technische Spezifikationen

• Modell: TRD 908
• Single Board Computer mit upgradefähiger Firmware und 32 GB SSD
• Onboard-Speicher: 32 GB SSD
• Benutzeroberfläche: 7" Color-Touchdisplay
• Schnittstellen: 1x RS232, 2x USB 2.0, 1x RS485
• Analoge Ausgänge: 0–1 V und 0–10 V
• Lichtmessung: RDG Lichtgeber (TRDA: Halogen 10 W) und LRDE Lichtempfänger (Silizium-Photoempfänger, Spektralfilter, integrierter Verstärker)
• Signalübertragung bis 10 m; linearer Verstärker für Lichtsignal; DIN-Buchsen für Geber und Empfänger
• Anzeigemodi: Transmission und/oder optische Dichte; Datenexport via USB/RS232
