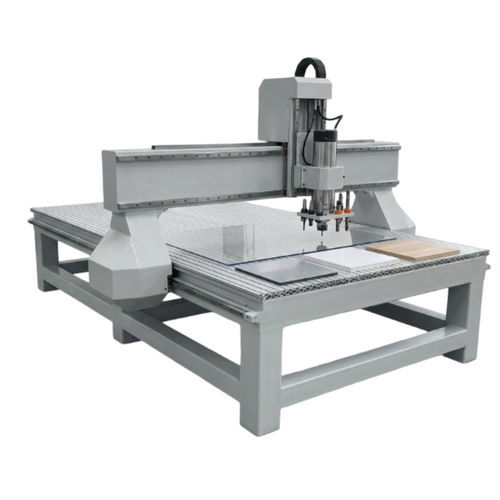

CNC-Steuerkarte / für Holzbearbeitungsmaschine CSS-001

für Verpackungsmaschinen4-Achs3-Achs

Produktübersicht
Die Edge‑Tracing CNC‑Steuerung Intelligent ist ein vollständig integriertes Bewegungssteuerungssystem, entwickelt für die Herstellung von Werbeschildern und CNC‑Anwendungen in der Holzverarbeitung. Es vereint eine PCIe‑Motion‑Control‑Karte, ein CCD‑Kameramodul und spezielle Edge‑Tracing‑Software, um gedruckte Registrierungsmarken automatisch zu erkennen, Materialdehnung und Rotation zu kompensieren und präzise Schneide‑ oder Gravurpfade auszuführen — alles auf einer einzigen Steuerungsplattform.

Wesentliche Merkmale

• Dual‑Mode‑Betrieb: Standard‑CNC‑Routing und visiongeführtes Edge‑Tracing in einem System
• CCD‑Kamera mit Auto‑Kalibrierung und Positioniergenauigkeit ≤ 0,1 mm
• Automatische Kompensation von Dehnungs‑ und Rotationsverzerrungen bei gedruckten Materialien
• PCIe‑Bus‑Schnittstelle für stabile, ausfallfreie Kommunikation bei langen Produktionsläufen
• Unterstützt Vibrationsmesser (vibrating knife), Schleppmesser (drag knife) und Spindelwerkzeuge
• Manueller Rückfallmodus bei Ausfall der automatischen Markenerkennung (verhindert Produktionsstopp)

Systemarchitektur
Steuerachsen — Standard 3‑Achsen (XYZ); optional 4‑Achsen (XYZ+U) mit Vibrationsmesser‑Modul
Positioniergenauigkeit — ≤ 0,1 mm
I/O‑Anschlüsse — 40 Anschlüsse insgesamt
Bus‑Schnittstelle — PCIe (stabile, keine Aussetzer)
Vision‑System — CCD‑Kamera mit Auto‑Kalibrierung
Unterstützte Modi — Standard‑Routing / Edge‑Tracing / Vibrationsmesser
Stromversorgung — 24V DC
Host‑Schnittstelle — PCIe‑Slot (kompatibel mit gängigen Industrie‑PCs)

I/O‑Pinbelegung
COM (Pin 1 / 16 / 17) — Gemeinsame Masse
24V (Pin 3) — 24V Versorgungseingang
SVC (Pin 5) — VFD‑Analogausgang 0‑10V
SPIN (Pin 7) — Spindel Ein/Aus‑Steuerung
SPCOOL (Pin 9) — Kühlmittel Ein/Aus‑Steuerung
OIL (Pin 11) — Schmierstoff Ein/Aus‑Steuerung
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — Achs‑Home‑Sensoren
ESTOP (Pin 40) — Notaus Eingang
START / STOP (Pin 38 / 37) — Zyklusstart / stopp
XD± / YD± / ZD± (rechte Seite) — Schritt‑/Richtungs‑Ausgänge für Schrittmotoren

Wesentliche Fähigkeiten

• Erkennung von Registriermarken — Automatische CCD‑Erfassung mit manuellem Rückfall
• Verzerrungskompensation — Korrektur von Dehnung und Rotation bei gedruckten Materialien
• Kamerakalibrierung — One‑Click Auto‑Kalibrierung und Messung des Kamera‑zur‑Spindel‑Offsets
• Dateiformate — Unterstützung gängiger CNC‑Gravierdateiformate
• Messerkontrolle — U‑Achsen‑Synchronisation für Vibrations‑/Schleppmesser
• Spezialwerkzeug‑Support — Konfigurierbar für Druckmesser, Schleppmesser und Vibrationsmesser

Anwendungsbereiche

• Werbung & Beschilderung — Automatisiertes Schneiden von Vinyl, Schaumstoffplatten und reflektierenden Folien mit CCD‑Markenregistrierung
• Holzbearbeitung & Möbel — Gravur und Konturschnitt auf MDF, Sperrholz und Massivholzplatten
• Verpackung & Wellpappe — Musterbox‑Schneiden und Falzlinien‑Bearbeitung mit visueller Kompensation für Print‑to‑Cut
• Textil & Lederwaren — Schneiden mit Schleppmesser und Vibrationsmesser von Leder, Stoffen und Kunststoffen
• Fahrzeuginnenraum — Präzises Schneiden von Zierleisten, Sitzbezügen und Teppicheinlagen mit Verzerrungskompensation
• OEM‑Maschinenbauer — Plug‑in PCIe‑Steuerkarte + Software‑Bundle zur Nachrüstung vorhandener CNC‑Plattformen mit visiongeführtem Schneiden

Customization & OEM‑Hinweise
Lösungsart — Maßgeschneiderte OEM‑Lösung: Auslegung nach Kundenanforderungen
Typische Lieferzeit — Projektabhängig
Mindestbestellmenge — Keine: von Einzelprototyp bis Serienproduktion
Dokumentation — Vollständiges Systemhandbuch, Schaltplan, Softwarepaket und Kamera‑Kalibrierleitfaden werden bereitgestellt
Bediente Branchen — Werbeschilder, Holzbearbeitung, Verpackung, Textilschnitt, Fahrzeuginnenausstattung, Lederwaren
OEM‑Erfahrung — 30+ Jahre Fertigungserfahrung; 1800+ industrielle OEM‑Kunden in Nordamerika, Europa und Südostasien

Spezifikationen

• Steuerachsen: 3‑Achsen (XYZ) standard; optional 4‑Achsen (XYZ+U) für Vibrationsmesser
• Positioniergenauigkeit: ≤ 0,1 mm
• I/O‑Ports: 40 Anschlüsse (einschließlich COM, 24V Eingang, SVC, SPIN, SPCOOL, OIL, Home‑Sensoren, ESTOP, START/STOP, Stepper‑Ausgänge)
• Bus‑Schnittstelle: PCIe (stabile, keine Aussetzer)
• Vision‑System: CCD‑Kamera mit One‑Click Auto‑Kalibrierung und Kamera‑zur‑Spindel‑Offset‑Messung
• Unterstützte Modi: Routing, Edge‑Tracing, Vibrationsmesser
• Stromversorgung: 24V DC
• Host‑Interface: PCIe‑Slot‑Kompatibilität mit gängigen Industrie‑PCs
• Dateiunterstützung: Gängige CNC‑Gravierdateiformate
• Messerkontrolle: U‑Achsen‑Synchronisation für Vibrations/Schleppmesser; unterstützt Druckmesser, Schleppmesser und Vibrationsmesser
• Registrierung & Kompensation: Automatische Erkennung von Registriermarken mit manuellem Rückfall; Dehnungs‑ und Rotationskompensation für gedruckte Materialien
