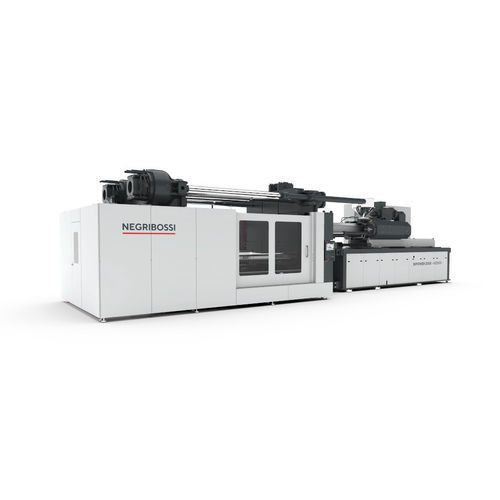

Horizontale Spritzgießmaschine BIPOWER

elektrischhybridelektrisch und hydraulisch

Übersicht
Die BIPOWER-Baureihe umfasst hybride Spritzgießmaschinen mit Zweiplatten-Schließeinheit und ist mit Schließkräften von 1300, 1500, 2000, 2700, 3500, 4200 und 7000 Tonnen erhältlich. Die Einspritzaggregate arbeiten mit einer hin- und hergehenden Schnecke und elektrisch angetriebener Schneckenrotation. Das modulare Design und der niedrige Maschinensockel verbessern die Zugänglichkeit und die Robotereinbindung. Einspritzmengen: 3.877–74.884 g PS (Einzeleinspritzaggregat) und 117.199–149.768 g PS (7000-Tonnen-Modell mit zwei Aggregaten).

Standardausstattung / Wichtige Merkmale

• Vollständig digitales CanBus-Steuerungssystem
• Zweiplatten-Schließeinheit mit großem Säulenabstand und Schließkolben auf der Schliebplatte
• Langer Auswerferhub und zweistufiges Auswerferprofil
• Zylinder-Doppel-Injektionsaggregat mit elektrischem Schneckenantrieb (Vektorumrichter)
• Möglichkeit zum Überlappen von Bewegungen zur Verkürzung der Zykluszeit
• C-TOUCH-Bedienoberfläche mit umfassenden Steuerparametern
• AMICO Wireless Remote Service

Schlüsselbranchen

• Automotive
• Umwelttechnik
• Bauwesen
• Materialflusstechnik

Technologien & Automation

• Mehrkomponenten
• PVC-Spritzgießen
• Mikrozellulares Schaumspritzgießen
• Gasunterstütztes Spritzgießen
• Roboter- und Automationsintegration

Schließeinheit

• Kompakte Zweiplatten-Konstruktion mit hoher Steifigkeit und geringer Durchbiegung
• 'Hydroblock'-Säulenverriegelung auf der Schliebplatte und Schließkolben
• Verchromte Säulen und erweiterte Auflageflächen der Schliebplatte
• Euromap- oder SPI-Plattenkonfiguration verfügbar
• Lineare und laterale Führung der Schliebplatte; automatische Formdickenkontrolle
• Zentrale automatische Schmierung mittels Elektropumpe
• Drei-Stufen Öffnungs-/Schließgeschwindigkeitsprofile; proportionaler Regelkreis
• Digitale Anzeige von Plattenposition, Schließkraft und Auswerferposition

Einspritzaggregat

• Doppelzylinder-Einspritzaggregat auf Linearführungen
• Elektrischer Schneckenmotor mit vektoriellem Umrichter und Regelung in geschlossenem Regelkreis
• Schwenkbares Aggregat zur einfachen Schneckenentnahme und Reinigung; Schnellwechselsystem für Zylinder
• Bimetall-Zylinder; universelles Schneckenprofil (Spezialprofile auf Anfrage)
• Zwei-Zylinder-Antrieb für exakte Düsenzentrierung
• Keramik-Heizbänder mit Temperaturalarm; digitale Schraubenpositions- und Rückdruckanzeige
• Injektionsgeschwindigkeits- und Druckprofile; Umschaltung auf Haltephase nach Position, Druck oder Zeit
• Dekompressionssteuerung, Intrusion-Programme und automatische Reinigung; Trichter aus Edelstahl

Hydrauliksystem

• Verstellpumpe mit geschlossenem Regelkreis für Durchfluss- und Drucksteuerung
• Digitale Anzeige des Hydraulikdrucks am Bedienpanel
• Proportionalventil für Plattenbewegung; Überwachung von Ölstand, Temperatur und Filtereffizienz
• Öltemperaturregelung und Vorheizprogramm; automatisches Abschaltventil für Kühlwasser
• Offline-Kreislauf für Filtration und Kühlung; Öl-Kühlung über Platten-Wärmetauscher
• Sichtfenster am Tank zur Reinigung; optische und elektrische Ölstandsanzeigen

Elektrische Anlage

• Schrank für elektrische Komponenten mit IP55-Schutz
• Motoren mit Thermoschutz und Überlastabschaltungen
• Verriegelter Hauptschalter verhindert Öffnen bei Unterspannung
• Sicherungen und Relais zur Steuerung der Zylindertemperaturen; vektorieler Umrichter für Schneckenantrieb
• LED-Anzeigen an Magnetventilen; vollständig beschriftete elektrische Schaltungen
• Entspricht Euromap- oder UL-Standards

Kühlkreislauf (optional)

• Durchflussmesser mit unabhängig einstellbaren Kreisen; Anzeige von Wassertemperatur und Durchfluss (ein Kreis für Trichtermantel, übrige für Formkühlung)

Maschinenbett

• Abgesenkter Sockel zur Optimierung der Roboternutzung
• Schallisoliertes Motor-Pumpen-Fach; Anti-Vibrations-Befestigungsbohrungen
• Ölrücklaufrinne für Schmieröl

Sicherheitsvorrichtungen

• Gebaut gemäß Maschinenrichtlinie 2006/42/EG; CE-zertifiziert
• Sicherheitsvorrichtungen entsprechen EN 201 und ANSI/SPI B151.1-2007
• Sicherheitsverriegelung vorne und hinten am Werkzeug mit doppelter Verriegelung und hydraulischer Sicherheitabschaltung
• Überwachung der korrekten Funktion hydraulischer und elektrischer Sicherheitsvorrichtungen; verriegelte Düsenspülabdeckung

Steuerung — C-TOUCH

• Ein-Tasten-Bedienfeld mit resistiver Technologie; 15" XGA Farb-TFT (1024 x 768), IP52
• Schnelle Powerlink-Kommunikation (Ethernet); Auto-Kalibrierung für I/O-Kanäle; USB-Schnittstelle
• Umfangreiche Prozesssteuerfunktionen: mehrstufige Einspritz-/Halte-/Rückdruckkontrolle, geschlossene Regelkreise für Geschwindigkeit/Druck, automatische Schussgrößenberechnung, PID-Zylinderregelung
• Diagnose-, Qualitäts- und Produktionskontrolle; interner Archivspeicher für >500 Werkzeuge; Passwortschutz

Smart Energy Option
Die Smart Energy-Option integriert einen drehzahlvariablen Elektromotor mit geschlossener Regelung über einen Wechselrichter parallel zur Pumpenverschiebung. Der Controller optimiert Motor-Drehzahl und Pumpenverschiebung zur effizienten Ölförderung; während Leerlaufphasen kann die Drehzahl auf niedrige Werte (z. B. 600 U/min) abgesenkt werden, was Energie spart. Vorteile: energieverbrauchsnah zu vollelektrischen Systemen (zyklusabhängig), geringere Geräuschentwicklung, bessere Schussgewicht-Genauigkeit und längere Lebensdauer hydraulischer Komponenten.

Verfügbare Optionen

• Kernziehen MP/FP; Luftblasvorrichtungen MP/FP
• Proportionalventil für hydraulische Auswerfung
• Roboterschnittstellen E17 / E12 / E67 / integrierbar
• Spezialschnecken und -zylinder (verschleiß-/korrosionsbeständig, Misch-/Barriere-/niedriger Kompression)
• Zylinderliner, verlängerte Düsen und zusätzliche Düsenzonen
• Hydraulische/pneumatische Formventile; hydraulische Abschaltdüsen
• Integrierte Heißkanäle; Formdrucksensor- und Gasinjektionsschnittstellen
• Datenerfassungs- und RJG-Überwachungsschnittstellen; AMICO System Services

Märkte / Anwendungen

• Großteile
• Automotive
• Bau
• Industrie
• Haushaltsgeräte
• Luft- und Raumfahrt
• Technisches Spritzgießen
• Behälter

Technische Daten

• Serie: BIPOWER
• Verfügbare Schließkräfte: 1300, 1500, 2000, 2700, 3500, 4200, 7000 Tonnen
• Einspritzkapazitäten (g PS): 3.877–74.884 (ein Aggregat)
• 7000-Tonnen-Modell (zwei Aggregate): 117.199–149.768 g PS
• Steuerung: C-TOUCH, 15" XGA (1024 x 768)
• Standardsteuerung: Voll digital CanBus
• Smart Energy: drehzahlvariabler Motor; Absenkung der Drehzahl in Leerlaufphasen möglich
• Sicherheit & Normen: Maschinenrichtlinie 2006/42/EG; CE-zertifiziert; EN 201 und ANSI/SPI B151.1-2007 konform
