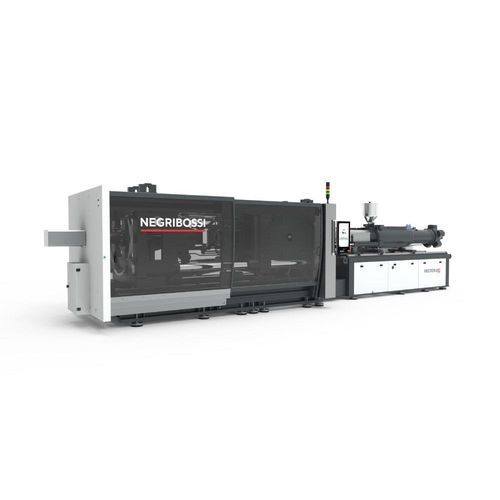

Horizontale Spritzgießmaschine VECTOR sT

servohydraulischhybridfür PVC

Übersicht Die VECTOR sT Serie sind hybride Spritzgießmaschinen mit 5‑Punkt Doppelkniehebelverschluss, erhältlich in 650, 800, 1100 und 1300 Tonnen. Einspritzaggregate von 4960 bis 17000 verfügen über eine schraubenantrieb durch hydraulischen Motor. Energieeffizienz war ein zentrales Designziel mit Integration der neuesten Servo‑Pumpen‑Technologie für Spritzgießanwendungen.

MOTUS Multi‑Touch Controller

• Innovatives Gesten‑Navigationssystem mit Swipe-, Scroll- und Zoom‑Funktionen
• Virtuelles Objekt für Achsbewegungen basierend auf Gestenorientierung (Patent angemeldet)
• Modernes, schlankes Design im Smartphone‑Look
• Anpassbare Benutzeroberfläche zur Personalisierung
• Sequencer zur Erstellung spezieller Zyklen
• Schnellsuche für Parametereditierung, grafische Bearbeitung und Analyse
• Neue Betriebsarten: "step" und "in production"
• Smart‑Alarme für verbesserte Störungsverwaltung
• 21,5" Farb‑TFT LC Multitouch‑Display mit 1920x1080 Auflösung
• PowerLink Bus‑Anschlüsse auf Basis von Echtzeit‑Ethernet
• Datenübertragung mit < 2 ms Kommunikationsgeschwindigkeit
• RFID für externen Zugang

Hauptmerkmale

• Vollständig digitale POWERLINK Steuerung
• Smart Flex Schließeinheit mit großem Stangenabstand für größere Werkzeuge
• Lange Auswerferwege
• Robustes Inline‑Einspritzaggregat
• Materialdruck um über 15% erhöht
• Einspritzgeschwindigkeit um über 25% mit Regeneration erhöht
• AMICO 4.0 Vorbereitung

Wichtige Branchen

• Auftragsfertigung
• Bau
• Materialfluss/Handling
• Haushaltsgeräte

Technologien & Automation

• Mehrkomponenten/Mehrmaterial‑Verarbeitung
• PVC‑Spritzguss
• Microcellular Foam Molding (MuCell)
• Gasinjektion
• Roboterintegration

Merkmale - Schließeinheit

• 5‑Punkt Doppelkniehebelverschluss
• Euromap oder SPI Plattenkonfiguration
• gehärtete Stangen
• Verschiebbare Platte geführt durch selbstschmierende Buchsen
• Stützfüße für bewegliche Platte
• Motorische Formhöhenverstellung
• Automatisches zentrales Schmier system mit Elektropumpe
• Dreistufige Schließ‑ und Öffnungsgeschwindigkeitsprofile
• Mobile Plattenvorlage
• Schließen/Öffnen in geschlossener Regelung über Proportionalventil
• Digitale Anzeige der beweglichen Plattenposition im Bedienfeld
• Digitale Steuerung und Anzeige der Cross‑Head Position im Bedienfeld
• Digitale Anzeige der Schließkraft im Bedienfeld
• Selbstanpassung von Formstärke und Schließkraft
• Zweistufiges Auswerfergeschwindigkeitsprofil mit wiederholbarer Auswerferfunktion, einstellbar in Geschwindigkeit, Druck und Position
• Digitale Anzeige der Auswerferposition im Bedienfeld
• Auswerfer‑Rückkehrsignal
• Frei programmierbare Mehrfachkernzugsteuerung
• Luftbetätigtes Fronttor

Merkmale - Einspritzaggregat

• Einspritzaggregat mit inline hydraulischem Zylinder
• Elektromotor für Schraube gesteuert durch Vektorumrichter
• Geschwindigkeitsregelung des Motors in geschlossenem Regelkreis
• Einspritzaggregat gleitend auf Linearführungen
• Drehbares Einspritzaggregat für einfache Schraubenentnahme und Reinigung
• Schnellwechsel‑Zylindersystem
• Bimetallischer Zylinder
• Allzweck‑Schraubenprofil geeignet für die meisten Thermoplaste
• Einspritzaggregat von zwei Zylindern angetrieben für perfektes Düsenzentrieren
• Keramik‑Heizzonen mit Alarmgrenzen
• Einspritzgeschwindigkeits‑ und Druckprofile
• Umschaltung auf Halte‑Druck durch Schraubenposition, Hydraulikdruck oder Zeit
• Digitale Anzeige der Schraubenposition im Bedienfeld
• Einstellbares Schraubendrehzahlprofil und Drehverzögerung
• Einstellbares Rückdruckprofil mit digitaler Anzeige
• Dekompression vor und nach Schraubenrückzug
• Intrusion‑Moulding und Auto‑Purge Programme
• Edelstahltrichter

Merkmale - Hydrauliksystem

• Verstellpumpe mit geschlossenem Regelkreis, proportionaler Durchfluss‑ und Druckregelung
• Digitale Anzeige des Hydraulikdrucks im Bedienfeld
• Proportionalventil für Plattenbewegung
• Überwachung von Ölstand, Temperatur und Filterverstopfung
• Öltemperaturregelung
• Automatische Abschaltventile für Kühlwasser
• Ölvorheizprogramm
• Ölfilter in Pumpenförder‑ und/oder Rücklaufkreis
• Ölkühlung über Wärmetauscher
• Sichtfenster im Tank zur Reinigungserleichterung
• Ölmanometer

Merkmale - Elektrosystem

• Gehäuse für elektrische Komponenten mit IP55 Schutz
• Elektromotoren mit Direktstart
• Verriegelter Hauptschalter um Öffnen bei eingeschaltetem System zu verhindern
• Überlastschalter für Motor‑Pumpen‑Gruppen und Schmier/ Hilfskreise
• Sicherungen und statische Relais zur Steuerung der Zylinderheizung
• Vektorumrichter für Schraubendrehung
• Lüfter zur Luftzirkulation im Schaltschrank
• LED‑Anzeigen an Magnetventilen und beschriftete Stromkreise
• Entspricht Euromap oder UL Standards

Kühlkreislauf

• Durchflussmesser mit einstellbaren unabhängigen Kreisläufen und Anzeige von Wasser‑Temperatur/‑Durchfluss (ein Kreislauf für Halskühlung, übrige für Werkzeug)

Grundgestell

• Abgesenktes Grundgestell zur Optimierung der kombinierten Roboteranbindung
• Optionales erhöhtes Grundgestell zur Bauteilabgabe
• Schallgedämmte Gehäuse für Motor‑Pump‑Einheiten
• Bohrungen für Anti‑Vibrations‑Montagepads
• Schmierölrücklaufwanne

Sicherheitsvorrichtungen

• Gebaut nach Maschinenrichtlinie 98/37/CE und nachfolgenden Änderungen
• Alle Modelle CE‑zertifiziert durch eine europäische Zertifizierungsstelle
• Vorrichtungen entsprechen EN 201 und ANSI/SPI B151.1-2007
• Sicherheitsverriegelung vorne und hinten am Werkzeug mit doppelter Verriegelung und hydraulischen Sicherheitsvorrichtungen
• Überwachung der ordnungsgemäßen Funktion hydraulischer und elektrischer Sicherheitseinrichtungen
• Verriegelte Düsenreinigungsabdeckung

Technische Daten

• Modellreihe: VECTOR sT
• Verfügbare Schließkräfte: 650, 800, 1100, 1300 Tonnen
• Einspritzaggregatgrößen: 4960 bis 17000
• Schließtyp: 5‑Punkt Doppelkniehebel
• Antrieb: hybrides Servo‑Hydrauliksystem mit Servo‑Pumpen‑Technologie
• Controller: MOTUS Multi‑Touch, 21,5" 1920x1080 Display, PowerLink, RFID
• Schließen: Smart Flex Plattenkonfiguration, gehärtete Stangen, digitale Position‑ und Kraftanzeigen, Formhöhenverstellung
• Einspritzung: Inline Hydraulikzylinder, Vektorumrichter für Schraube, bimetallische Wandung, schneller Zylinderwechsel
• Leistungssteigerungen: +15% Materialdruck, +25% Einspritzgeschwindigkeit mit Regeneration
• Hydraulik: Verstellpumpe, closed‑loop proportionale Steuerung, Ölmanagement und Kühlung
• Elektrik: IP55 Gehäuse, Vektorumrichter, beschriftete Stromkreise, Euromap/UL konform
• Kühlung: mehrere unabhängige Kreisläufe mit Durchfluss‑ und Temperaturanzeige
• Automatisierungsfähig: abgesenktes Gestell für Roboter; zahlreiche Schnittstellen
• Optionen: Kernzüge, Luftblasvorrichtungen, proportionale Auswerferventile, Roboter‑Schnittstellen, spezielle Schnecken/Barrel, hot runner, Gasinjektion, RJG, AMICO Services u.v.m.
