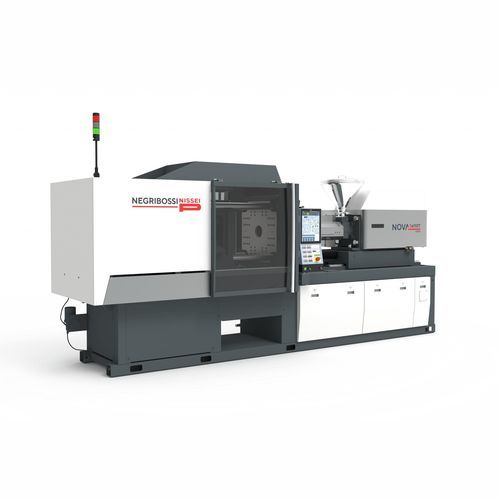

Horizontale Spritzgießmaschine NOVA 5eT

vollelektrischfür schnelllaufende AnwendungenSchnelllauf

Übersicht
Die NOVA 5eT ist die fünfte Generation voll-elektrischer Spritzgießmaschinen, ausgelegt für hochpräzise, hochzyklische Fertigung. Der Flat Clamp Mechanism sorgt für gleichmäßigen Anpressdruck, während EG-Injektionsaggregate und die hochpräzise Dosierung mit Pre Pack Schussvolumen und Schmelzedichte stabilisieren. Das steife Maschinenbett, prismatische Linealführungen der Platten und das bushing‑freie Plattendesign reduzieren Kontaminationen und erlauben den Einsatz in Reinraumbereichen. Zentralisierte automatische Fett‑Schmierung und vollständig überlappende Bewegungen verbessern Verfügbarkeit und Zykluszeiten.

Schlüsselbranchen

• Medizintechnik
• Optik
• Elektronik
• Technisches Spritzgießen

Hauptmerkmale

• Flat Clamp Mechanism für gleichmäßigen Anpressdruck
• Hochpräzise Dosierung mit Pre Pack
• Drei V‑P Umschaltmethoden
• Niedrige Partikelemission, geeignet für Reinraum Kl. 10.000
• Verbesserte Plattendynamik
• Kompakter Aufbau (bis zu −15%)

Flat clamp

• Reduziert Belastung der Scharniere/Buschen
• Verlängert Werkzeuglebensdauer
• Verringert benötigte Schließkraft

Hochdynamische Kniehebel

• Schnellere Öffnungs-/Schließgeschwindigkeiten
• Hochempfindlicher Werkzeugschutz
• Automatische Kraftanpassung

Prismatische Linealführungen

• Präzise Plattführung
• Energieeffizienz
• Saubererer Formbereich

Sauberes Arbeiten

• Reduzierte Partikelemission
• Zentralisierte automatische Fett‑Schmierung (Standard)
• Reinraumfähiges Design (Klasse 10.000)

TACT V / TACT5 Steuerung
Moderne Steuerung für Konnektivität und Anwenderfreundlichkeit in smarten Fabriken. Inklusive EtherCAT für schnelle Feldbussteuerung, standardisiertem OPC‑UA für EUROMAP77/83 und einfacher Anbindung von Kameras, QR‑Scannern und RFID. Digitale Servobefehle verbessern die Regelbarkeit. 15" LCD‑Touchdisplay mit Historie‑ und Grafikanzeige; Bedienfeld wasser‑ und staubresistent.

Pre‑Pack und Einspritzaggregat

• Pre Pack: konstantes Schussvolumen und Schmelzedichte; stabilisiert Rückschlagventilverhalten; passt sich automatisch an Chargenabweichungen und Regranulat an
• EG‑Einspritzaggregate: kürzere Aufheiz‑ und Plastifizierzeiten; verbesserte Formstabilität

Weitere Vorteile

• Bis zu 15% geringere Stellfläche gegenüber Vorgängerserie für höhere Maschinendichte
• Konzeption optimiert für hochzyklische, reinraumfähige Produktion

Technische Daten

• Produktname: NOVA 5eT
• Schließkraft / Maschinenbereich: 50–360 Tonnen
• Technologie: voll‑elektrisches Spritzgießen
• Schließsystem: Flat Clamp Mechanism mit prismatischen Plattenführungen und selbstschmierenden Linearlagern
• Reinraumfähigkeit: niedrige Partikelemission, orientiert an Reinraumklasse 10.000
• Schmierung: zentralisierte automatische Fettschmierung (Standard)
• Steuerung: TACT V und TACT5 Multi‑Touch mit EtherCAT und OPC‑UA, 15" Touch‑Display, wasser-/staubresistent
• Regelfunktionen: hochpräzise Dosierung mit Pre Pack, drei V‑P Umschaltmethoden, digitale Servosteuerung
• Einspritzaggregat: EG‑Aggregate für reduzierte Aufheiz-/Plastifizierzeiten und höhere Stabilität
• Mechanische Vorteile: höhere Plattendynamik, reduzierte Bushbelastung, automatische Kraftanpassung, hochempfindlicher Werkzeugschutz
• Stellfläche: bis zu 15% kleiner als vorherige Serie
