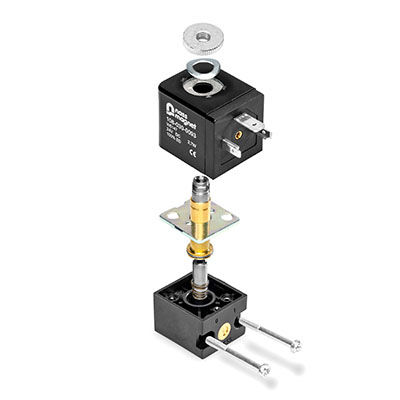

Direktgesteuertes Magnetventil System 13

2/2-WegeWasser

Der Name „System 13“ steht für ein modulares Baukastensystem von Magnetspulen, Ankersystemen, Ventilmagneten und Magnetventilen. Alle Komponenten haben einen Ankerdurchmesser von ca. 13 mm, der für diese Baureihe die maßgeblich bestimmende Kenngröße ist. Die Leistungsfähigkeit der Komponenten wurde durch Simulation, Konstruktion und langjährige praktische Erprobung auf ein Optimum gesteigert. Einsatz von System 13 Die Ventilmagneten/Magnetventile des System 13 werden zur Betätigung von 2/2- oder 3/2-Wege-Ventilen - insbesondere in der Pneumatik und Prozesstechnik - verwendet. Es stehen die Schaltfunktionen Stromlos geschlossen und Stromlos offen zur Verfügung. Bei 3/2-Wege-Ventilmagneten/Magnetventilen dieser Baureihe sind Betriebsdrücke von bis zu 40 bar und Nennweiten bis zu 5,0 mm typisch. Die Ventilmagneten/Magnetventile wurden für den Gebrauch mit Druckluft und anderen neutralen Gasen entwickelt. Die Verwendung als 2/2-Wege-Ventilmagnet/Magnetventil umfasst auch die Steuerung von flüssigen, nicht aggressiven Medien. Funktion Bei der Standardausführung für 3/2-Wege, stromlos geschlossen, wird im ausgeschalteten Zustand der Anker (1) durch die Rückstellfeder (2) auf den unteren Ventilsitz (3) gedrückt, der durch den Dichteinsatz (4) verschlossen wird. In dieser Schaltstellung ist der obere Ventilsitz (5) im Magnetkern geöffnet. Im eingeschalteten Zustand wird der Anker (1) durch die Magnetkraft gegen die Federkraft in die gegenüberliegende Endlage gezogen, wodurch der obere Ventilsitz (5) durch den Dichteinsatz (6) verschlossen und der untere Ventilsitz (3) geöffnet wird.
