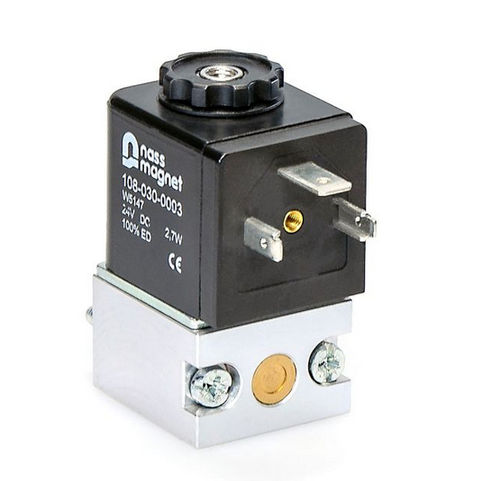

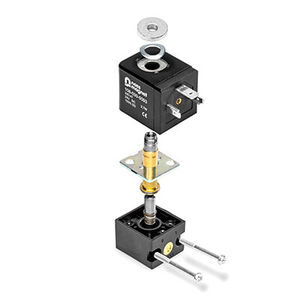

Direktwirkendes Magnetventil System 8

3/2-WegeSchließernormal geschlossen

Der Name „System 8“ steht für ein modulares Baukastensystem von Magnetspulen, Ankersystemen, Ventilmagneten und Magnetventilen. Alle Komponenten haben einen Ankerdurchmesser von ca. 8 mm, der für diese Baureihe die maßgeblich bestimmende Kenngröße ist. Die Leistungsfähigkeit der Komponenten wurde durch Simulation, Konstruktion und langjährige praktische Erprobung auf ein Optimum gesteigert. Einsatz von System 8 Die Ventilmagneten/Magnetventile des System 8 werden zur Betätigung von 2/2- oder 3/2-Wege-Ventilen - insbesondere in der Pneumatik - verwendet. Es stehen die Schaltfunktionen Stromlos geschlossen und Stromlos geöffnet zur Verfügung. Bei 3/2-Wege-Ventilmagneten/Magnetventilen dieser Baureihe sind Betriebsdrücke von bis zu 16 bar und Nennweiten bis zu 2,5 mm typisch. Die 2/2-Wege-Ventilmagneten/Magnetventile werden auch zur Steuerung von flüssien Medien eingesetzt. Funktion Im ausgeschalteten Zustand wird der Anker (1) durch die Rückstellfeder (2) auf den unteren Ventilsitz (3) gedrückt, der durch den Dichteinsatz (4) verschlossen wird. In dieser Schaltstellung ist der obere Ventilsitz (5) im Magnetkern. Die Funktionsweise von Ventilmagneten und Magnetventilen ist identisch. Jedoch wird beim Ventilmagneten der untere Ventilsitz sowie das Ventilgehäuse kundenseitig vorgegeben und ist nicht Bestandteil des Lieferumfangs. Bei 2/2-Wege-Ventilen entfällt der obere Ventilsitz. Die Funktion des Magneten ist im Übrigen identisch.
