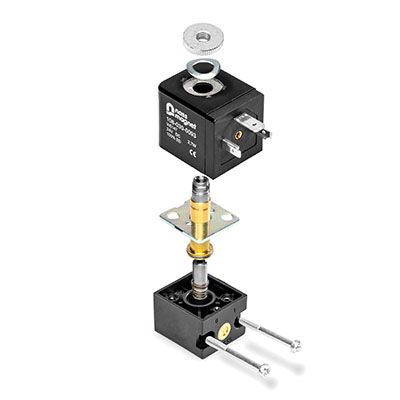

Direktgesteuertes Magnetventil System 6

2/2-WegeSchließernormal geschlossen

Der Name „System 6“ steht für ein modulares Baukastensystem von Magnetspulen, Ankersystemen, Ventilmagneten und Magnetventilen. Alle Komponenten haben einen Ankerdurchmesser von ca. 6 mm, der für diese Baureihe die maßgeblich bestimmende Kenngröße ist. Die Leistungsfähigkeit der Komponenten wurde durch Simulation, Konstruktion und langjährige praktische Erprobung auf ein Optimum gesteigert. Einsatz von System 6 Die Ventilmagneten/Magnetventile des System 6 werden zur Betätigung von 2/2- oder 3/2-Wege-Ventilen verwendet. Es stehen die Schaltfunktionen Stromlos geschlossen und Stromlos geöffnet zur Verfügung. Bei 3/2-Wege-Ventilmagneten/Magnetventilen dieser Baureihe sind Betriebsdrücke von bis zu 10 bar und Nennweiten bis zu 1,0 mm typisch. Als 2/2-Wege-Ausführung eingesetzt, werden Anwendungen bis zu 16 bar Betriebsdruck oder bis Nennweite 1,8 mm geschaltet. Hauptsächlich kommt das System 6 als Pilotventil in der Pneumatik zum Einsatz. Die Ventilmagneten/Magnetventile wurden für den Gebrauch mit Druckluft und anderen neutralen Gasen entwickelt. Die Verwendung anderer Medien bedarf einer Abstimmung mit nass magnet. Funktion Bei der Standardausführung für 3/2-Wege, stromlos geschlossen, wird bei ausgeschaltetem Zustand der Anker (1) durch die Rückstellfeder (2) auf den unteren Ventilsitz (3) gedrückt, der durch den Dichteinsatz (4) verschlossen wird. In dieser Schaltstellung ist der obere Ventilsitz (5) im Magnetkern geöffnet. Im eingeschalteten Zustand wird der Anker durch die Magnetkraft gegen die Federkraft in die gegenüberliegende Endlage gezogen, wodurch der obere Ventilsitz (5) durch den Dichteinsatz (6) verschlossen und der untere Ventilsitz (3) geöffnet wird.
