Positionsanzeiger / Spannung / LCD / 7 Segmente

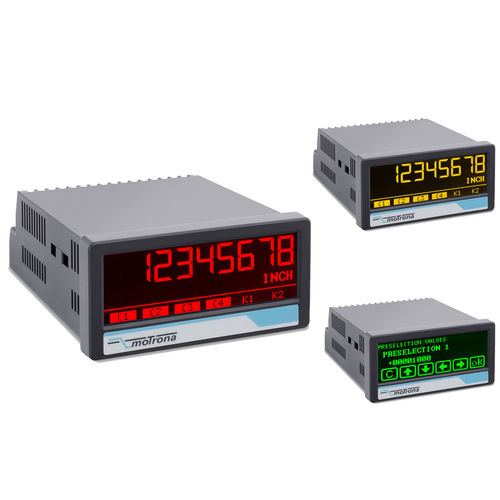

DP350 TOUCHMATRIX® transsonar

{{requestButtons}}

Eigenschaften

  • Messgröße:

    Position, Spannung

  • Anzeigemodus:

    7 Segmente, LCD, Touchscreen, Leucht

  • Weitere Eigenschaften:

    RS-485, RS-232, mit Relais-Ausgang

  • Anwendung:

    für Magnetsensor

Beschreibung

Positionsanzeige für transsonare Wegmessung durch absolute Wegaufnehmer und magnetostriktive Sensoren

DP350: Start-Stop-Schnittstelle, 3 Control-Eingänge
DP355: Funktionen wie DP350, jedoch mit Drahtbruchüberwachung

• Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren
• Frequenz Init-Pulse von 62,5 Hz bis 5000 Hz einstellbar
• 3 Steuereingänge für HTL / PNP Signale
• Spannungsversorgung 18 ... 30 VDC
• Hilfsspannungsausgang 24 VDC oder 5 VDC für Geberversorgung
• Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65
• Helles und kontrastreiches Grafikdisplay mit ereignisabhängigen Farbvarianten
• Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten
• Intuitive und einfache Parametrierung durch Klartext und Touchscreen
• Zahlreiche Funktionen wie Skalierung, Filter, Nullpunktverschiebung, Zählrichtung etc.
• Linearisierung mit 24 Stützpunkten

Optionen (kombinierbar):

• AC: Geräteversorgung mit 115-230 VAC
• AO: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle
• AR: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle
• CO: 4 Control-Ausgänge, RS232-Schnittstelle
• CR: 4 Control-Ausgänge, RS485-Schnittstelle
• RL: 2 Relais-Ausgänge
