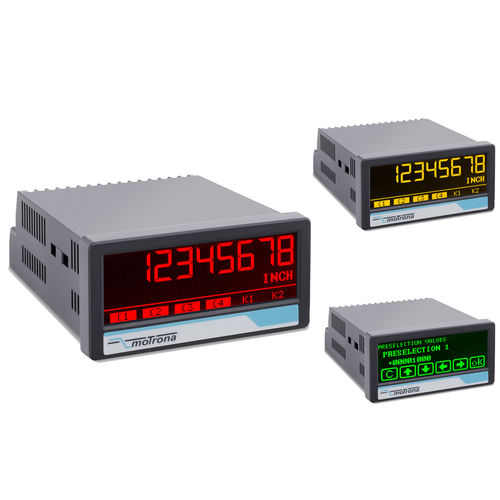

Positionsanzeiger DX350 touchMATRIX® HTL

Geschwindigkeit7 SegmenteLCD

Digitalanzeige für inkrementelle Encoder oder Sensorsignale DX350: HTL-Eingängen (A, B), 3 Control-Eingänge DX355: Funktionen wie DX350, jedoch mit 2 inkrementellen HTL / RS422 Gebereingängen, sowie einer Eingangsfrequenz bis zu 1 MHz und einer umschaltbaren Geberversorgung von 5 / 24 VDC • Multi-Funktionsgerät mit Betriebsarten: Impulszähler, HTL-Frequenzzähler, Drehzahlmesser, Zähler, Durchlaufzeit, Positionsanzeige, Timer für Laufzeit, Stoppuhr • Impulseingang im Format A, B, 90° [HTL], auch 1-spurig möglich • HTL-Eingänge für Geber / Sensoren mit NPN / PNP oder NAMUR-Schaltcharakteristik • Eingangsfrequenz bis 250 kHz • 3 Steuereingänge für HTL / PNP Signale • Spannungsversorgung 18 ... 30 VDC • Hilfsspannungsausgang 24 VDC für Geberversorgung • Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65 • Helles und kontrastreiches Grafikdisplay mit ereignisabhängigen Farbvarianten • Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten • Intuitive und einfache Parametrierung durch Klartext und Touchscreen • Zahlreiche Funktionen wie Skalierung, Filter, Anlaufüberbrückung • Linearisierung mit 24 Stützpunkten Optionen (kombinierbar): • AC: Geräteversorgung mit 115-230 VAC • AO: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle • AR: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle • CO: 4 Control-Ausgänge, RS232-Schnittstelle • CR: 4 Control-Ausgänge, RS485-Schnittstelle • RL: 2 Relais-Ausgänge
