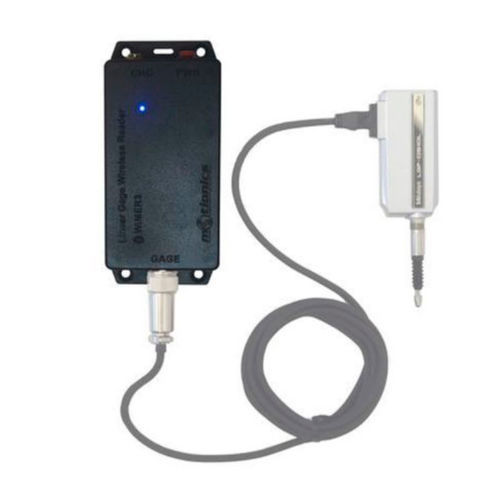

Digitaler Signalaufbereiter WiMER3

USBEinwegEinbau

Übersicht
Nur Sender, Messsonde NICHT enthalten. Der WiMER3 ist ein Bluetooth Low Energy (BLE) Sender mit integriertem, wiederaufladbarem Akku, entwickelt für Mitutoyo LVDT-Linearsensoren mit 90° Phasenversatz und differentieller Rechteckausgang. WiMER3 überträgt Messwerte drahtlos an iPhone, iPad, Android-Geräte und Windows-PC (USB-Bluetooth-Dongle für PC erforderlich). Externe Signalaufbereitungen werden überflüssig.

Kompatible Mitutoyo LVDT-Modelle

• 542-156, 157, 158, 161, 162, 163, 164, 165, 166, 171, 172, 173, 174, 175, 176
• 542-181, 182, 204, 222, 223, 224, 230, 244, 262, 264, 270, 401, 421, 612, 613
• Mehr

Cloud-Fernleseoption
WiMER3 arbeitet mit der MultiGage Cloud-Plattform zusammen, einer browserbasierten IoT-Lösung für den Fernzugriff auf Messdaten. Durch das Verbinden von BLE-Sensoren mit einem MultiGage Cloud-Gateway können Anwender Echtzeitwerte und Verlaufsdaten von überall einsehen. Funktionen: Mehrfachsensor-Anbindung, anpassbare Dashboards, intelligente Warnungen und Benachrichtigungen, Messwertverlauf, Fernsteuerung der Sensoren und Analysewerkzeuge (Treemaps, Kartenansicht, Übersichtsansicht). MultiGage Cloud ist abonnementsbasiert.

Software
iOS
MultiGage für iOS unterstützt die Verbindung mehrerer WiMER3-Geräte zum kabellosen Auslesen und Aufzeichnen von Messwerten auf iPhone und iPad. Eine Companion-App für die Apple Watch zeigt Messwerte am Handgelenk und kann Aufzeichnungen starten/stoppen.

Android
MultiGage für Android ermöglicht die Verbindung mehrerer Geräte auf Android-Smartphones und -Tablets und unterstützt das kabellose Aufzeichnen von Messwerten.

Windows
MultiGage für Windows erlaubt in Verbindung mit einem USB-Bluetooth-Dongle das Streamen von Messwerten mehrerer Geräte auf jeden Windows-PC (Windows 7 oder neuer).

LabVIEW
Für LabVIEW steht ein Dial Reading VI zur Verfügung, das Geräte-Scanning, Verbindung und Datenerfassung für die Entwicklung kundenspezifischer Anwendungen unterstützt.

Lieferumfang

• WiMER3 Basis x1
• USB-Ladekabel x1
• USB-Netzteil x1
• Benutzerhandbuch x1
• BLE-Dongle (Optional; für PC-Betrieb erforderlich)
• Verlängerte Garantie (Optional)

Dokumente (verfügbar)

• Prospekt
• Benutzerhandbuch
• Vollständiger Produktkatalog
• MultiGage-Prospekt
• Flyer

Technische Daten

• Abmessungen: 4.09 x 2.20 x 0.91″
• Messbereich: 0.39″ / 10 mm (je nach Linearsensor)
• Auflösung: 0.000005″ / 0.0001 mm (je nach Linearsensor)
• Drahtlose Datenrate: 10 Hz
• Übertragungsreichweite: Bis zu 33 ft / 10 m (innen) / 100 ft / 30 m (außen)
• Betriebstemperatur: 32 bis 122 °F
• Batterie: 2500 mAH wiederaufladbar
• Akku-Laufzeit: 30 hr
• Laden: 5 VDC USB
